ZM1047

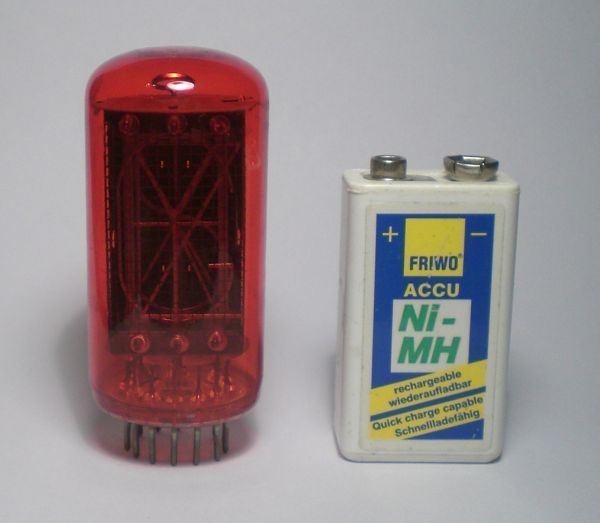

Die ZM1047 vom osteuropäischen Hersteller Tesla (uneingefärbtes Äquivalent: ZM1049) ist eine Sonderzeichenröhre mit 30mm Ziffernhöhe, die zur ZM1040 oder Z566M passt:

Die ZM1047 im Größenvergleich

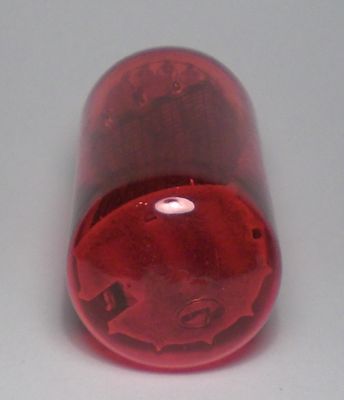

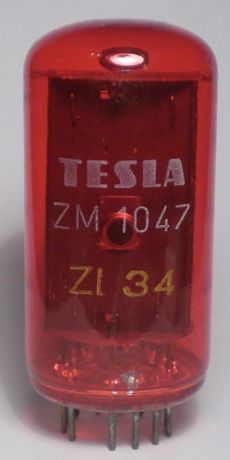

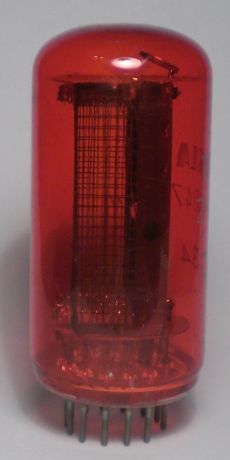

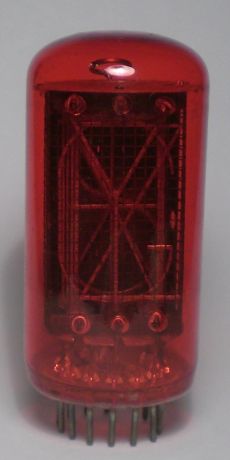

Hier ist die ZM1047 im Ruhezustand zu sehen:

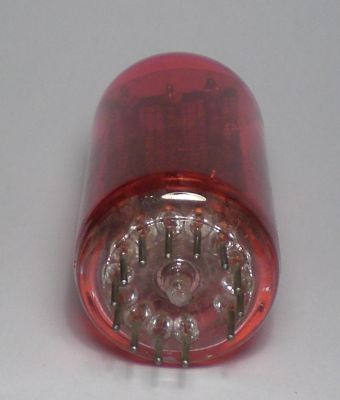

Die ZM1047 im Ruhezustand

Hier ist das Leuchtbild der ZM1047 zu sehen:

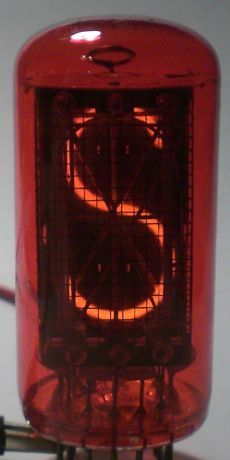

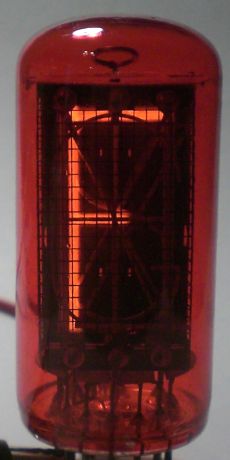

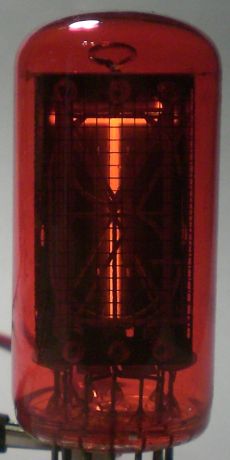

Das Symbol 'T' Das Symbol 'S' Das Symbol 'F'

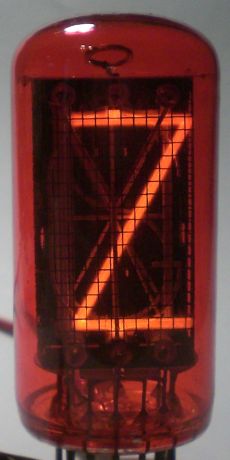

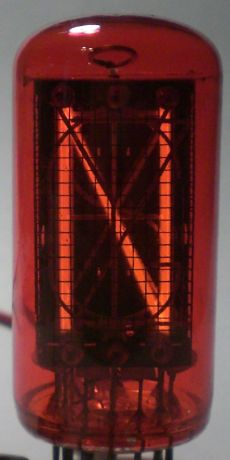

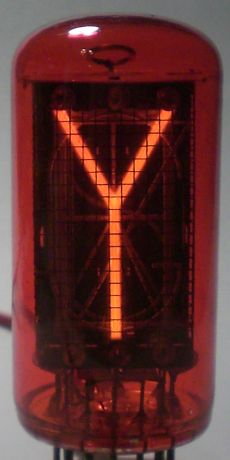

Das Symbol 'N' Das Symbol 'Z' Das Symbol Y'

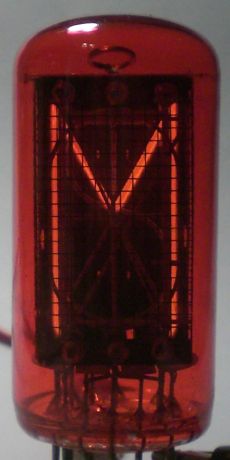

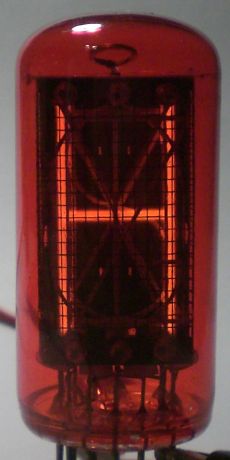

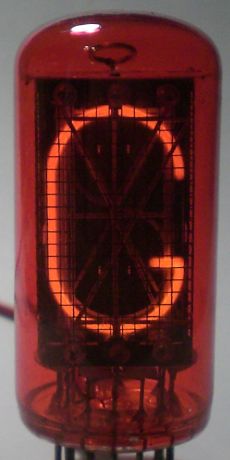

Das Symbol 'G' Das Symbol 'H' Das Symbol 'M'

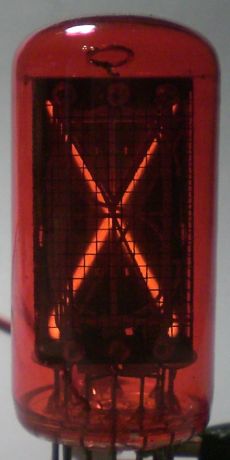

Das Symbol 'X'

Hier ist das Leuchtbild der ZM1047 von der Seite aus zu sehen:

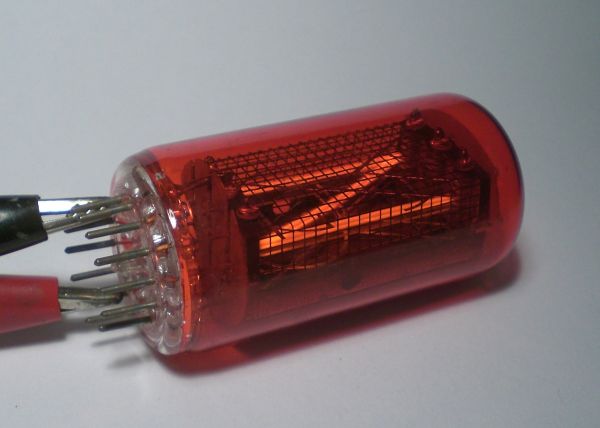

Das Symbol 'G' von der Seite

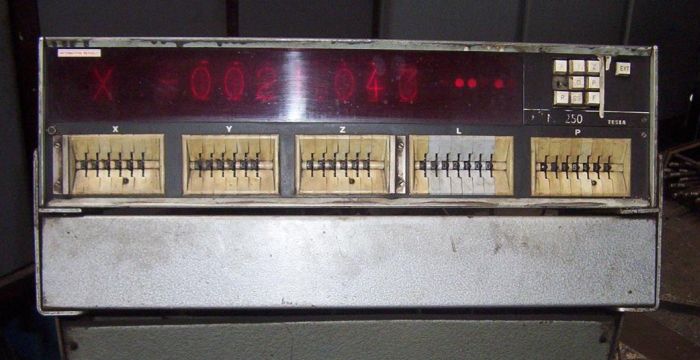

Verwendung fand die ZM1047 in sogenannten NC-Systemen, die noch zum größten Teil in TTL-Logik aufgebauten Vorgänger der heutigen CNC-Systeme. Hier ist ein solches Modul von Tesla zu sehen:

NC System mit ZM1047

Quelle: http://cackler.rajce.idnes.cz/datasheety_tesla/

Leider besitze ich kein Datenblatt zur ZM1047. Sollte jemand im Besitz dieses Datenblattes sein, würde ich mich über eine Mail diesbezüglich sehr freuen.

Nach oben

www.jb-electronics.de » Electronics » Nixie Tubes » Nixie Tube Collection » ZM1047

ZM1047

The ZM1047 from the East European manufacturer Tesla (non-filtered equivalent: ZM1049) is a special symbol Nixie tube with a digit height of 30mm, thus fitting the ZM1040 or Z566M:

The ZM1049 in size comparison

Here you can see the ZM1047 in state of rest:

The ZM1047 in state of rest

Here you can see the glowing ZM1047:

The symbol 'T' The symbol 'S' The symbol 'F'

The symbol 'N' The symbol 'Z' The symbol Y'

The symbol 'G' The symbol 'H' The symbol 'M'

The symbol 'X'

Here you can see the glowing ZM1047 from the side:

The symbol 'G' from the side

The ZM1047 has been used in so-called NC systems, who - being constructed almost completely with TTL chips - are the predecessors of the current CNC systems. Here you can see such a module, manufactured by Tesla, too:

NC system with ZM1047

Source: http://cackler.rajce.idnes.cz/datasheety_tesla/

Unfortunately, I do not have any datasheet for the ZM1049. If someone can provide me with a datasheet, please email me.
