Z562M3

Die Z562M3 vom ostdeutschen Hersteller WF ist eine Sonderzeichen-Nixie der 15.5mm-Kopffüßler-Reihe, der auch die Z560M angehört:

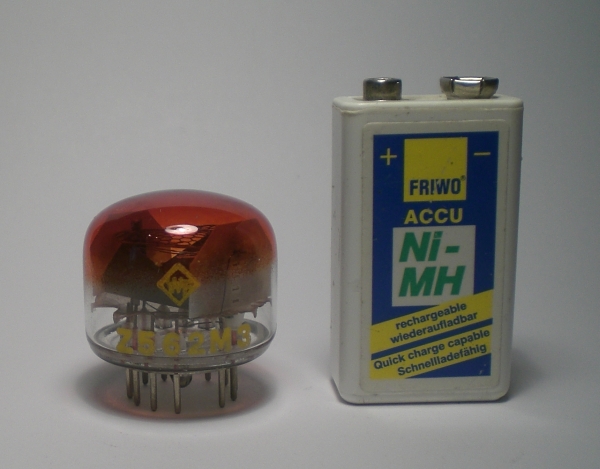

Die Z562M3 im Größenvergleich

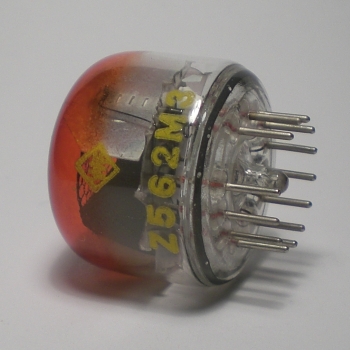

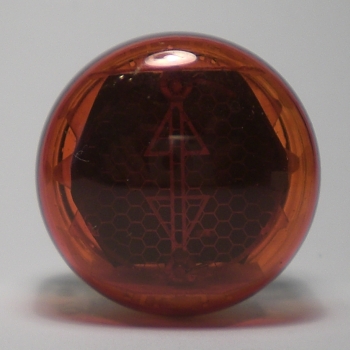

Hier ist die Z562M3 im Ruhezustand zu sehen:

Die Z562M3 im RuhezustandDie Z562M3 im Ruhezustand

Die Z562M3 im RuhezustandDie Z562M3 im Ruhezustand

Die Z562M3 im Ruhezustand

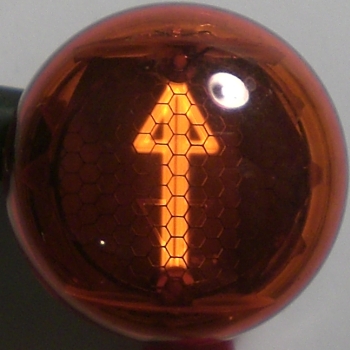

Die Z562M3 ist eine Sonderzeichenröhre, die in Aufzügen eingesetzt wurde. Sie kann nur einen Pfeil nach oben und einen Pfeil nach unten darstellen, sie diente somit wohl als Fahrrichtungsindikator:

Das Symbol '↑'Das Symbol '↓'

Gefertigt wurde die Z562M3 mit ihren Kolleginnen Z562M2 und Z563M1 im Werk für Fernsehelektronik in Berlin, und zwar extra für die Aufzüge in der Röhrenfabrik - eine sehr interessante Geschichte.

Hier ist das Leuchtbild der Z562M3 von der Seite aus zu sehen:

Das Leuchtbild der Z562M3 von der Seite aus

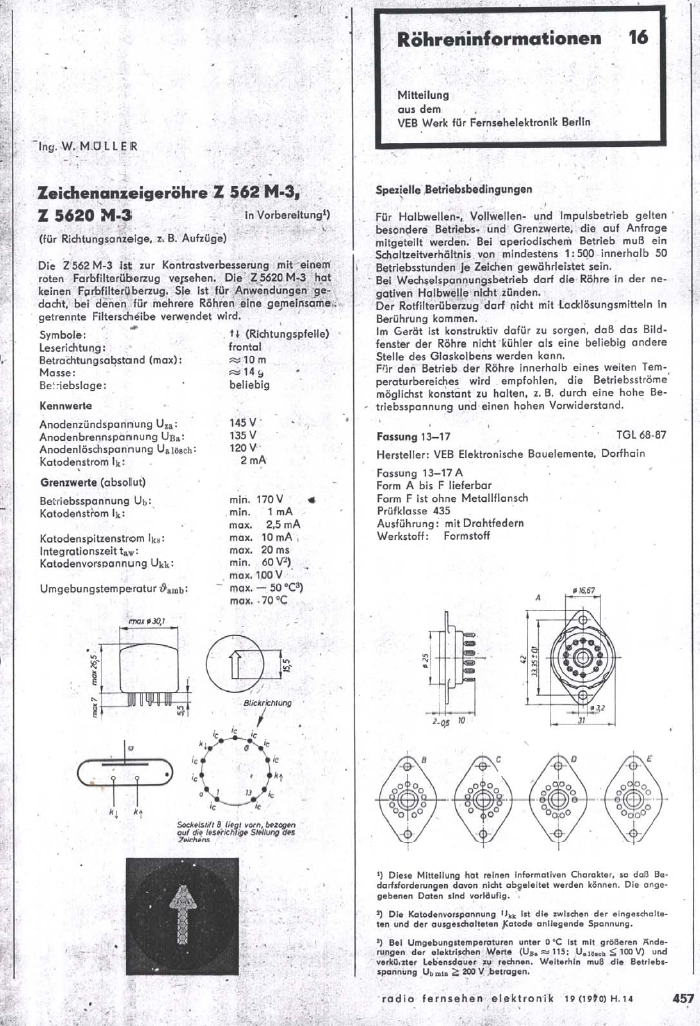

Interesanterweise existiert sogar ein provisorisches Datenblatt zur Z562M3:

Daten zur Z562M3

Nach oben

show print layout Die deutsche Version der Seite besuchen

www.jb-electronics.de » Electronics » Nixie Tubes » Nixie Tube Collection » Z562M3

Z562M3

The Z562M3 from the former East German manufacturer WF is a special symbol Nixie tube out of the 15.5mm-front-view-series that also includes the better known Z560M:

The Z562M3 in size comparison

Here you can see the Z562M3 in state of rest:

The Z562M3 in state of restThe Z562M3 in state of rest

The Z562M3 in state of restThe Z562M3 in state of rest

The Z562M3 in state of rest

The Z562M3 is a special symbol Nixie tube that has been used in elevators. She can display both arrow up and arrow down, so most likely indicating the direction of the moving elevator:

The symbol '↑'The symbol '↓'

The Z562M3 - just as well as her colleagues Z562M2 and Z563M1 - has been manufactured in the Werk für Fernsehelektronik in Berlin, more precisely, for their local elevators in the tube factory - a very fascinating story.

Here you can see the glowing display of the Z562M3 from the side:

The glowing Z562M3 from the side

Interestingly, there is a preliminary datasheet for the Z562M3:

Data for the Z562M3
