Z562M2

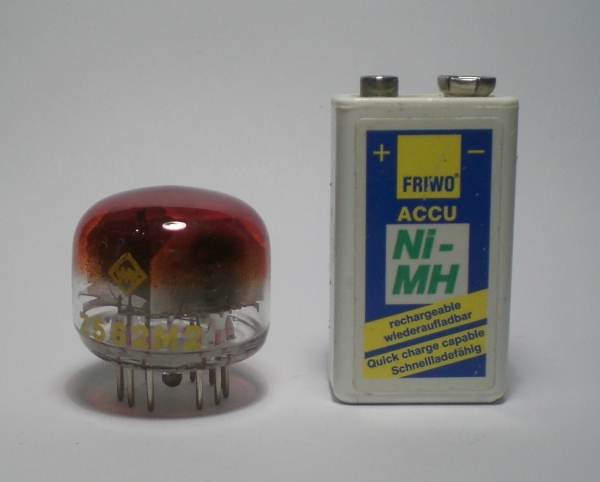

Die Z562M2 vom ostdeutschen Hersteller WF ist eine Sonderzeichen-Nixie der 15.5mm-Kopffüßler-Reihe, der auch die Z560M angehört:

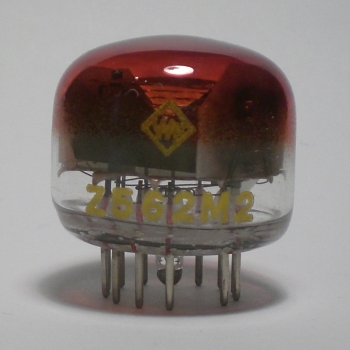

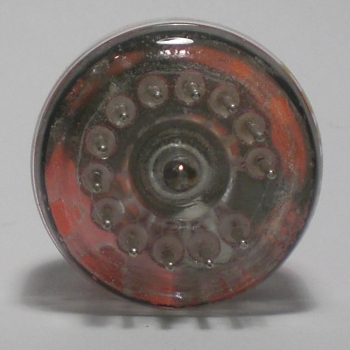

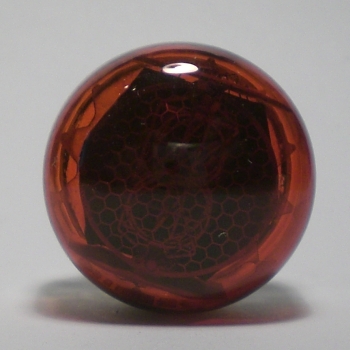

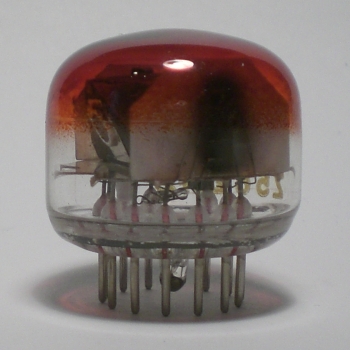

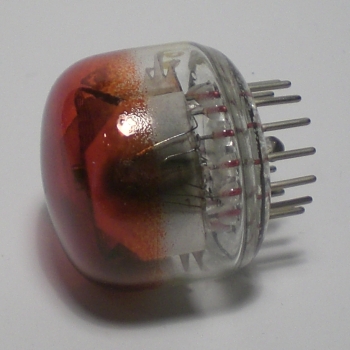

Hier ist die Z562M2 im Ruhezustand zu sehen:

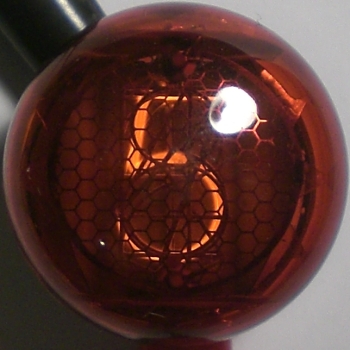

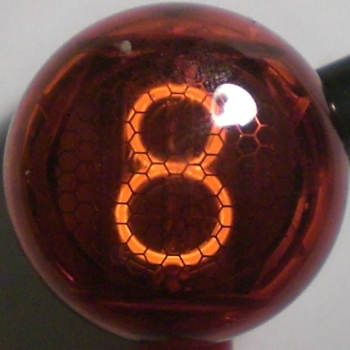

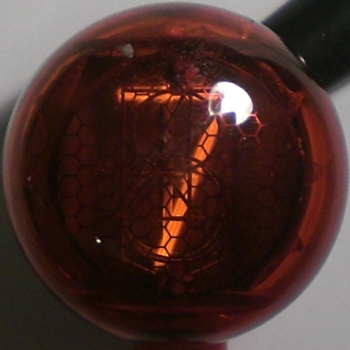

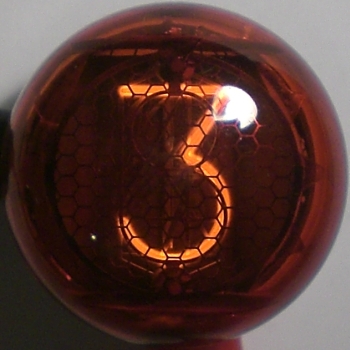

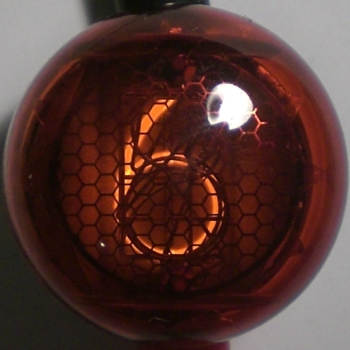

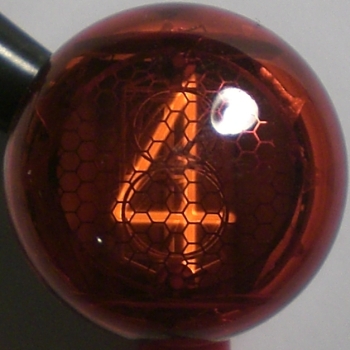

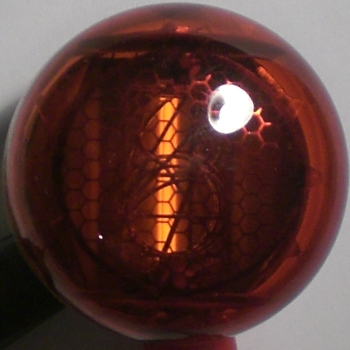

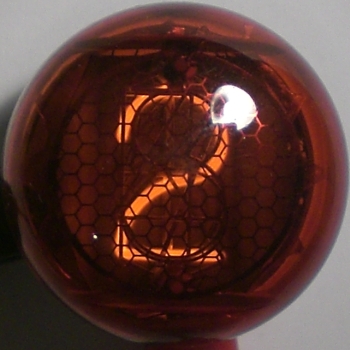

Die Z562M2 ist eine Sonderzeichenröhre, die in Aufzügen eingesetzt wurde. Sie kann die Zahlen 1-8 und die Zeichen K (für Keller) und E (für Erdgeschoss) anzeigen:

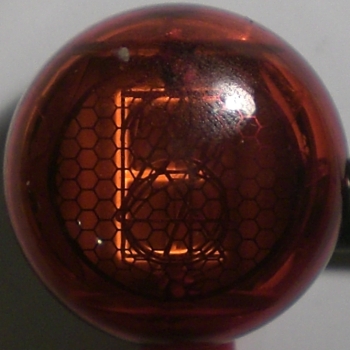

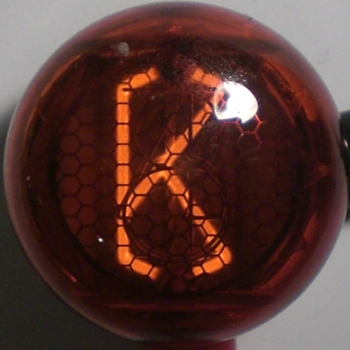

Es folgen die Aufzug-Sonderzeichen; das K ist sehr interessant, da dessen Enden ebenfalls leuchten; das ist auch bei der Z563M1 der Fall.

Gefertigt wurde die Z562M2 mit ihren Kolleginnen Z562M3 und Z563M1 im Werk für Fernsehelektronik in Berlin, und zwar extra für die Aufzüge in der Röhrenfabrik - eine sehr interessante Geschichte.

Hier ist das Leuchtbild der Z562M2 von der Seite aus zu sehen:

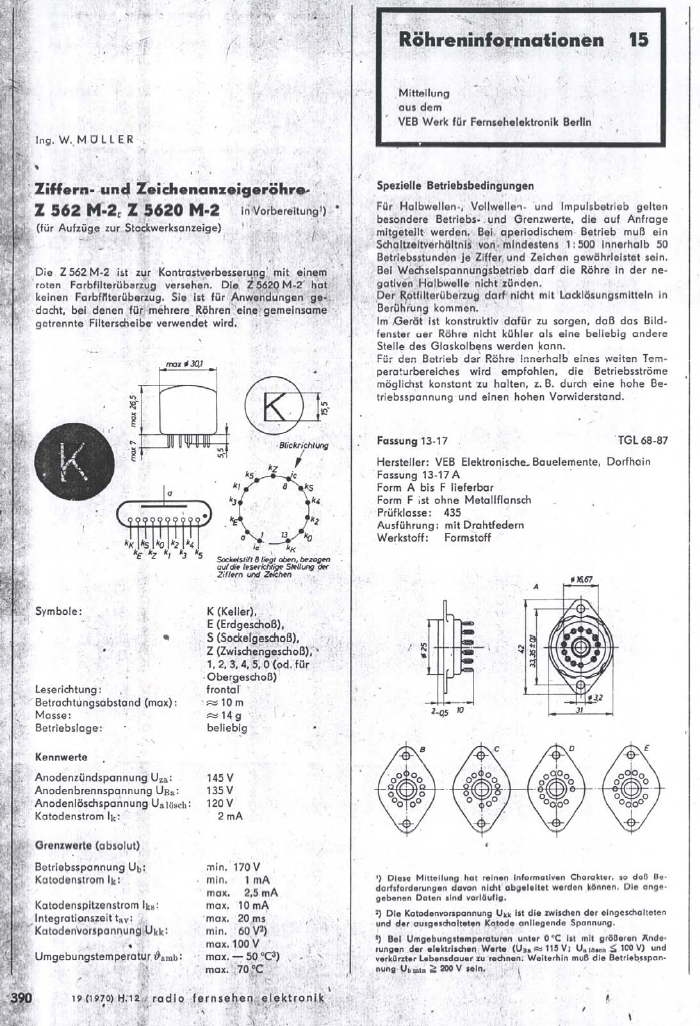

Interesanterweise existiert sogar ein provisorisches Datenblatt zur Z562M2:

Dennoch scheinen die Angaben nicht ganz zu stimmen: Während das Datenblatt von den Symbolen 0-5, K, E, S und Z spricht, zeigt die Röhre aber 1-8, K und E an.

Dieser vermeintliche Widerspruch erklärt sich wiefolgt: Zum Zeitpunkt der Erstellung des vorläufigen Datenblattes liefen gerade Gespräche seitens WF mit der Aufzugindustrie zwecks Entwicklung entsprechender Röhren (Z562M2, Z562M3 und Z563M1), da einfache Glühlämpchenterminals zu häufig ausfielen. Die Planung war, wegen maximaler Flexibilität die Stockwerkskürzel K (Keller), E (Erdgeschoss), S (Sockelgeschoss), Z (Zwischengeschoss) und 0 bzw. O (als Doppelbedeutung von Null und Obergeschoss) einzubauen.

Doch die Aufzugindustrie lehnte das Konzept ab, und so wurden die Röhren nur für den WF-internen Bedarf gefertigt (und somit den örtlichen Gegebenheiten angepasst, d.h. Kürzel S, Z und O entfernt und 7, 8 hinzugefügt), und daher vermutlich auch kein neues Datenblatt erstellt, da diese Röhren nie kommerziell vermarktet wurden.

Nach oben

www.jb-electronics.de » Electronics » Nixie Tubes » Nixie Tube Collection » Z562M2

Z562M2

The Z562M2 from the former East German manufacturer WF is a special symbol Nixie tube out of the 15.5mm-front-view-series that also includes the better known Z560M:

Here you can see the Z562M2 in state of rest:

The Z562M2 is a special symbol Nixie tube that has been used in elevators. She can display the digits 1-8 as well as the symbols K (for Keller, basement) and E (for Erdgeschoss, ground floor):

These are the elevator-related symbols; the K is quite striking since its edges are covered by the glow as well; this is also the case with the Z563M1.

The Z562M2 - just as well as her colleagues Z562M3 and Z563M1 - has been manufactured in the Werk für Fernsehelektronik in Berlin, more precisely, for their local elevators in the tube factory - a very fascinating story.

Here you can see the glowing display of the Z562M2 from the side:

Interestingly, there is a preliminary datasheet for the Z562M2:

However, the data does not match: While the datasheet states the symbols to be 0-5, K, E, S and Z, they are in fact 1-8, K and E.

This is why: At the time the preliminary datasheet was created, WF was negotiating with the elevator industry about designing special elevator tubes (Z562M2, Z562M3 and Z563M1), since common light bulb terminaly were prone to frequent failure. For maximum convenience, it was planned to incorporate as many floor level abbreviations (in German, that is) as possible: K (for Keller, basement), E (for Erdgeschoss, ground floor), S (for Sockelgeschoss, semibasement), Z (for Zwischengeschoss, intermediate story), and 0 / O (either level 0 or Obergeschoss, top floor).

This concept was declined by the elevator industry, and so the only elevator tubes WF ever manufactured were put into local use at their factory, but they were slightly altered versions of the original concept: The abbreviations S, Z and O were removed and replaced with digits 7 and 8. As WF never marketed these commercially, presumably no new datasheet has been created.
