Nixie-Uhr II
Kurz nach der Fertigstellung der Nixie-Uhr I war es wieder so weit: Weihnachten stand vor der Tür. Und da mein Vater von meiner ersten Nixie-Uhr so begeistert gewesen war, entschloss ich mich, ihm auch eine Nixie-Uhr zu basteln.
Als Nixie wählte ich erneut die IN-14, mit der ich schon sehr gute Erfahrungen gemacht hatte. Eine wesentliche Änderung war jedoch, dass ich mich aus Platzgründen dazu entschied, nur Stunden und Minuten anzeigen zu lassen.
Der Schaltplan ist also im Grunde genau der selbe wie bei der Nixie-Uhr I: der altbewährte 1Hz-Taktgeber, ein 60er-Dezimalzähler für die Minuten, ein 24er-Dezimalzähler für die Stunden, die MPSA42-Dekoderstufen, das Nixie-Netzteil I und natürlich die Nixies.

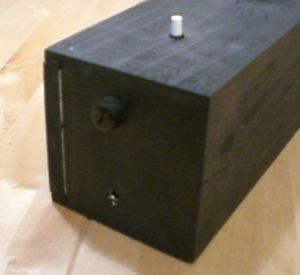

Als Gehäuse verwendete ich eine Weinflaschenkiste und besprühte diese schwarz. Hier sieht man die Uhr von der Seite (zu sehen sind Netzteil-Buchse, Sicherungshalter und An/Aus-Schalter):

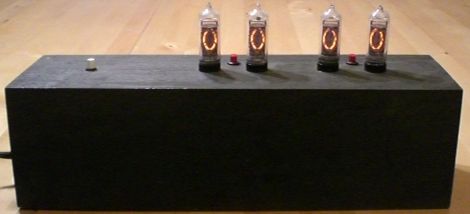

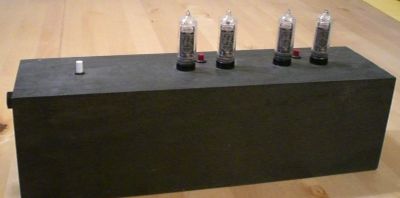

Die fertige Uhr von vorne:

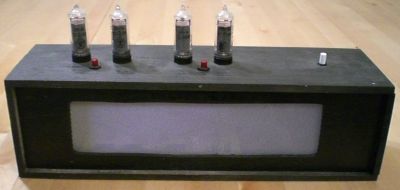

Die Rückverkleidung der Uhr:

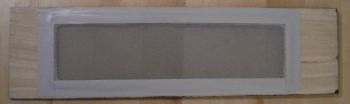

Die flaschenförmige Aussparung wurde zu einem gerundeten Rechteck ergänzt und mit einem feinen silberfarbenen Gitter versehen:

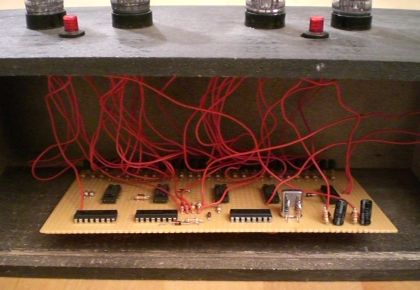

Und hier noch ein bild der inneren Elektronik:

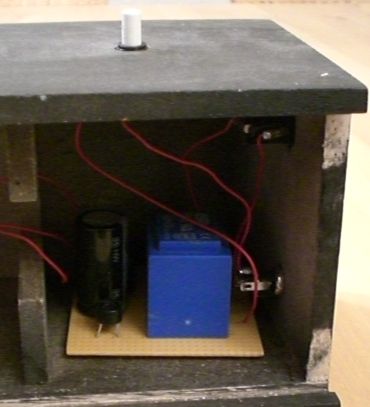

Das Netzteil auf der rechten Seite kommt mit nur einem Trafo aus, da das Steckernetzteil 8V~ liefert. Die sonstige Elektronik ist ebenso spartanisch gehalten, nur das Nötigste hat Platz gefunden. Hier sieht man das Netzteil:

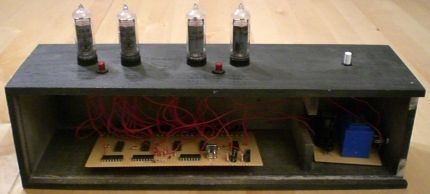

Hier ist noch einmal das gesamte Innenleben der fertigen Uhr zu sehen:

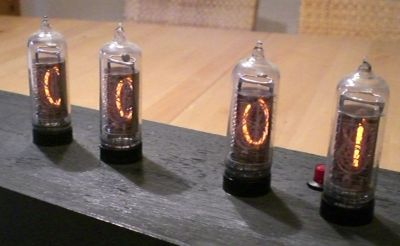

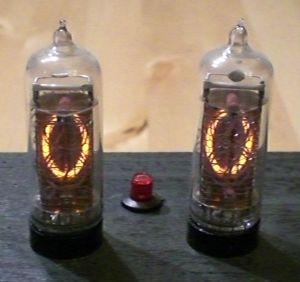

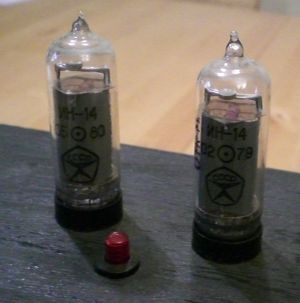

Hier nun noch ein paar Fotos der fertigen Uhr:
