IN-5B-1 (ИН-5Б-1)

Die IN-5B-1 vom ukrainischen Hersteller Gazotron ist zusammen mit der IN-5A-1 eine 7mm-Sonderzeichenröhre im Format der bekannten IN-2 (die allderings eine etwas größere Ziffernhöhe von 9mm aufweist). Hier ist die IN-5B-1 im Größenvergleich zu sehen:

•

Es gibt auch die IN-5A und IN-5B (ohne das Suffix -1), die ich jedoch noch nie in persona gesehen habe. Wenn Sie Fotos dieser Röhren besitzen, oder sie tauschen oder verkaufen möchten, dann schreiben Sie mir doch eine Email!

Der Datumscode 8708 lässt auf das Herstellungsjahr 1987 schließen, was recht spät ist: zu diesem Zeitpunkt war die Produktion der Nixie-Röhren weltweit schon fast komplett eingestellt. Es ist nicht klar, ob die IN-5B-1 früher gefertigt wurde und nur zu einem späteren Zeitpunkt gestempelt wurde. Hier ist die IN-5B-1 im Ruhezustand zu sehen:

•
•
•
•
•
•
•

Der Sockel der IN-5B-1 ist siebenpolig und somit verschieden von dem der IN-2. Die IN-5B-1 kann drei verschiedene Symbole anzeigen, deren Bedeutung mir nicht klar ist:

•
•
•
•

Ich kann die Symbole der IN-5B-1 nicht einordnen. Wenn Sie mehr wissen, schreiben Sie mir doch bitte eine Email, ich würde mich freuen! Hier ist das Datenblatt zur IN-5B-1 (sowie zur IN-5A, IN-5B, und IN-5A-1) zu sehen, das mir von Yuriy Ovchinnikov zugesendet wurde. Vielen Dank!

•
•

Nach oben

www.jb-electronics.de » Electronics » Nixie Tubes » Nixie Tube Collection » IN-5B-1 (ИН-5Б-1)

IN-5B-1 (ИН-5Б-1)

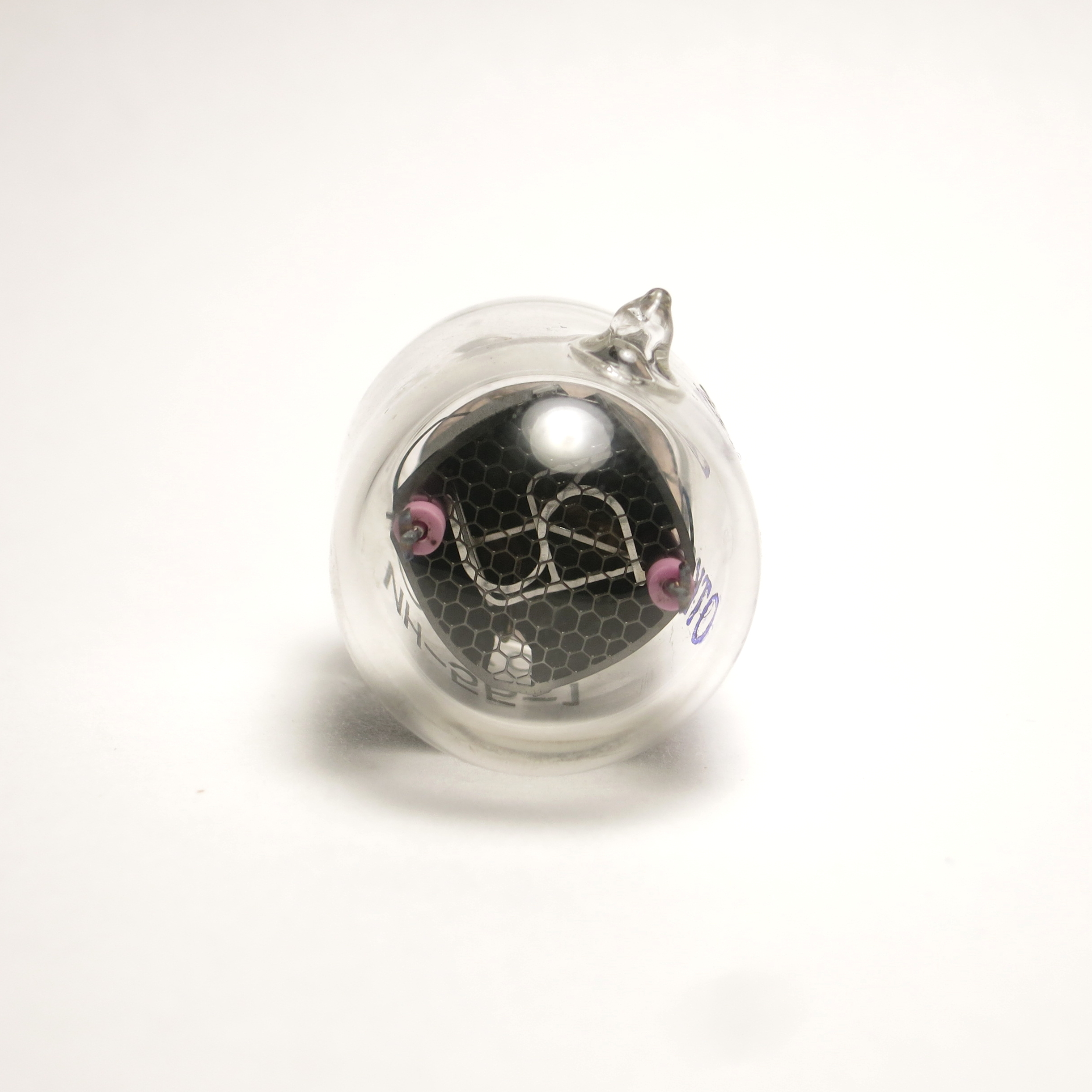

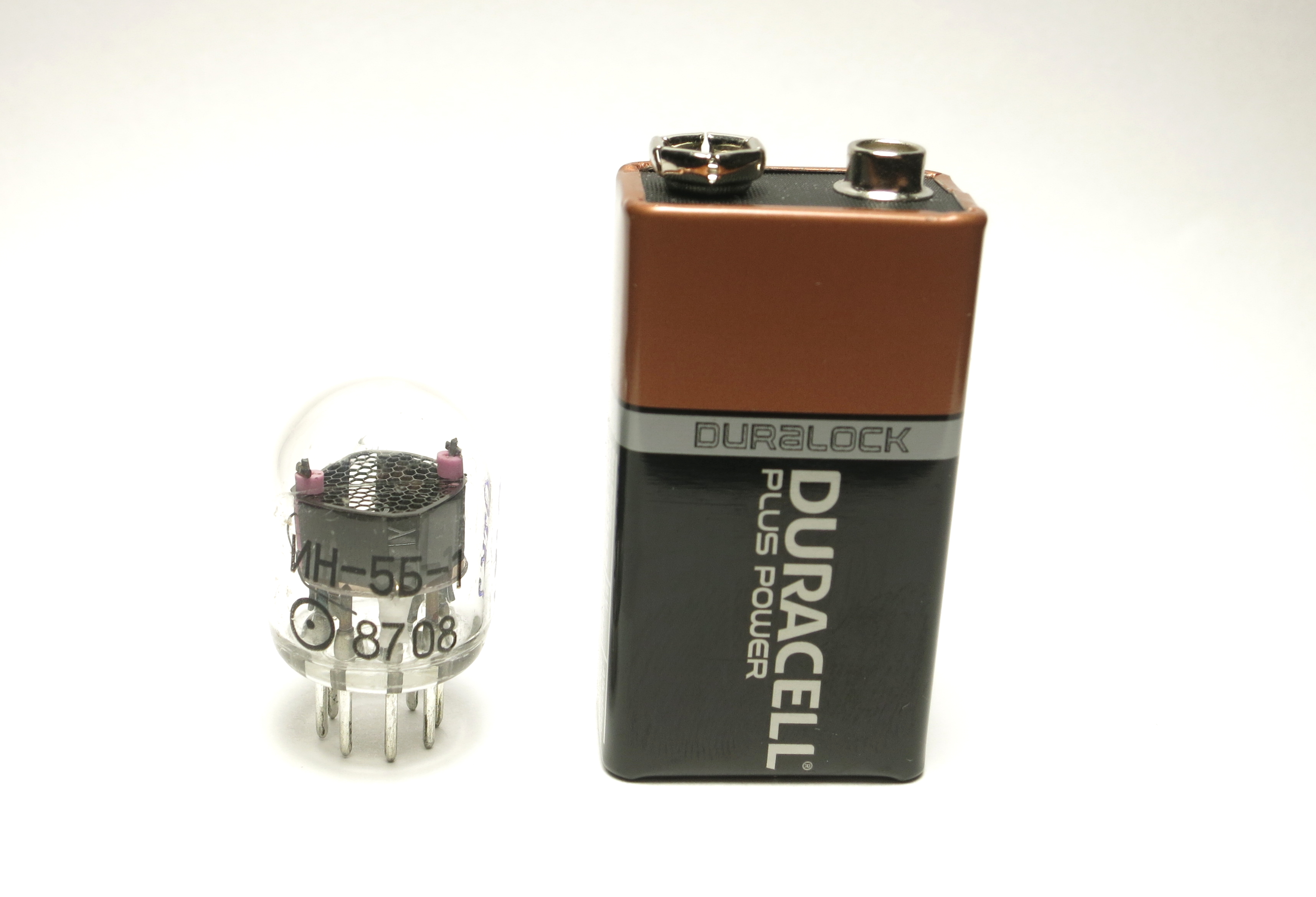

The IN-5B-1 by the Ukranian manufacturer Gazotron, together with the IN-5A-1, is a 7mm special symbol Nixie tube quite similar to the well-known IN-2 (who has a larger digit height of 9mm, however). Here you can see the IN-5B-1 in size comparison:

•

There are also the tubes IN-5A and IN-5B (without the suffix -1) which I have never seen in real life. If you have pictures of these tubes, or want to trade or sell them, please consider sending me an email!

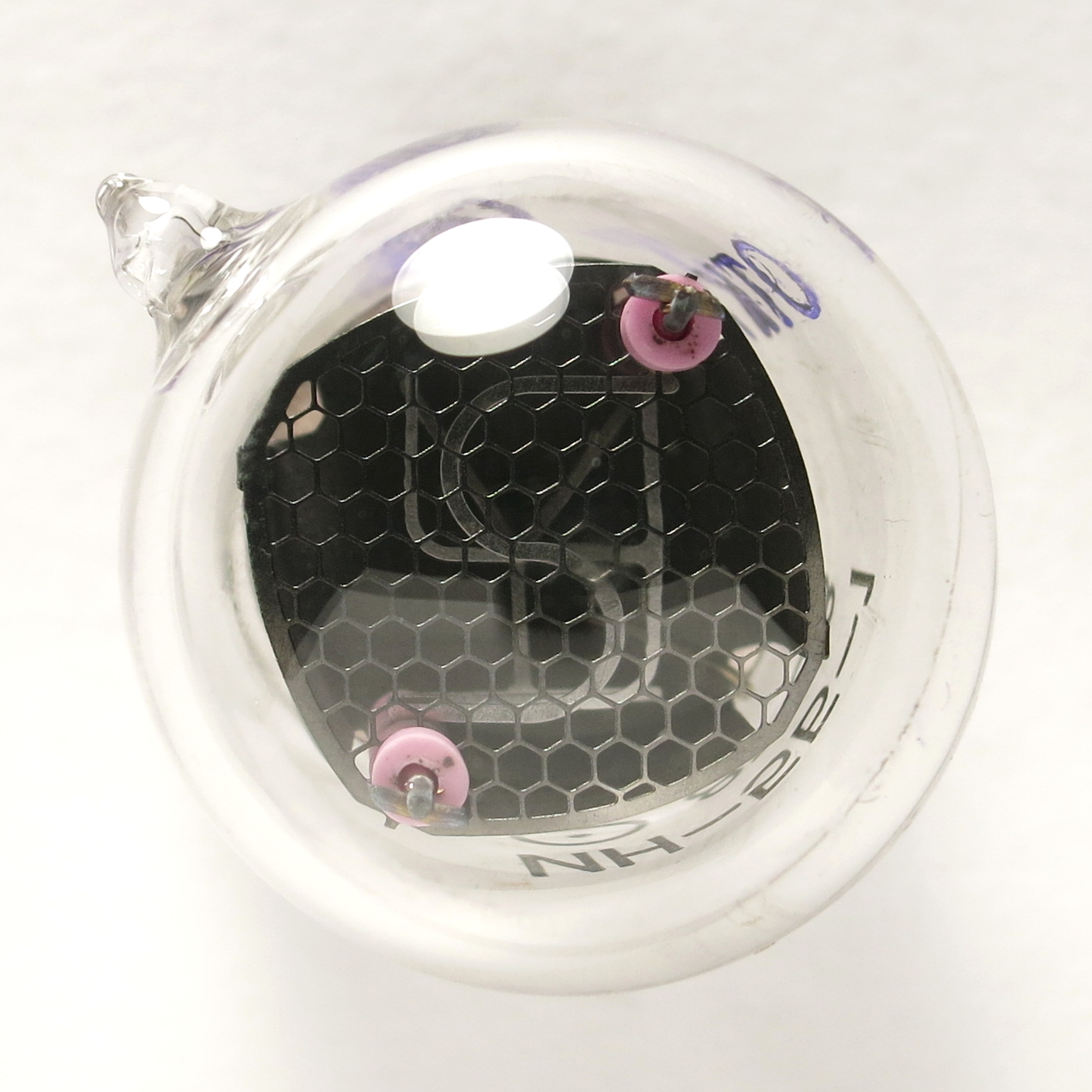

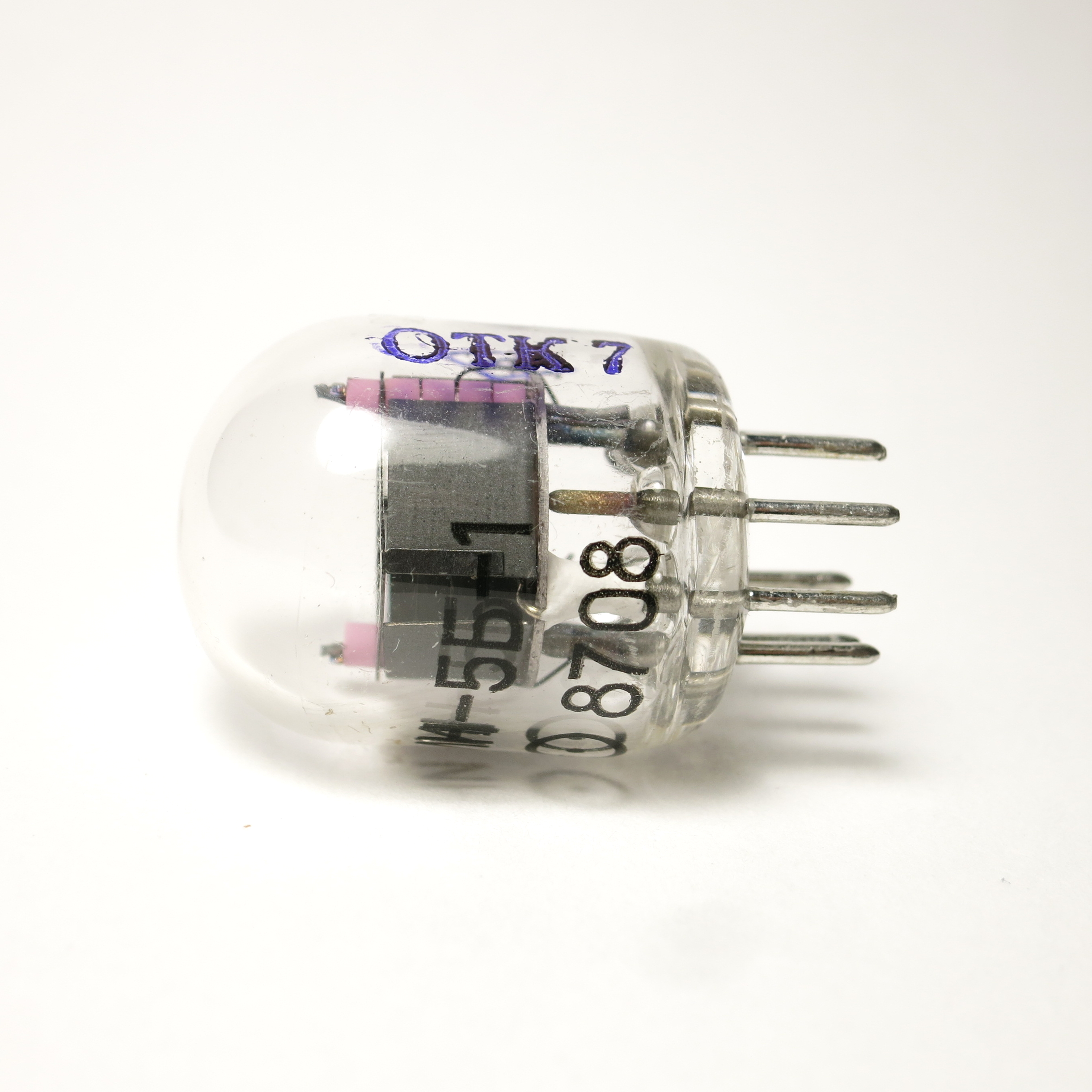

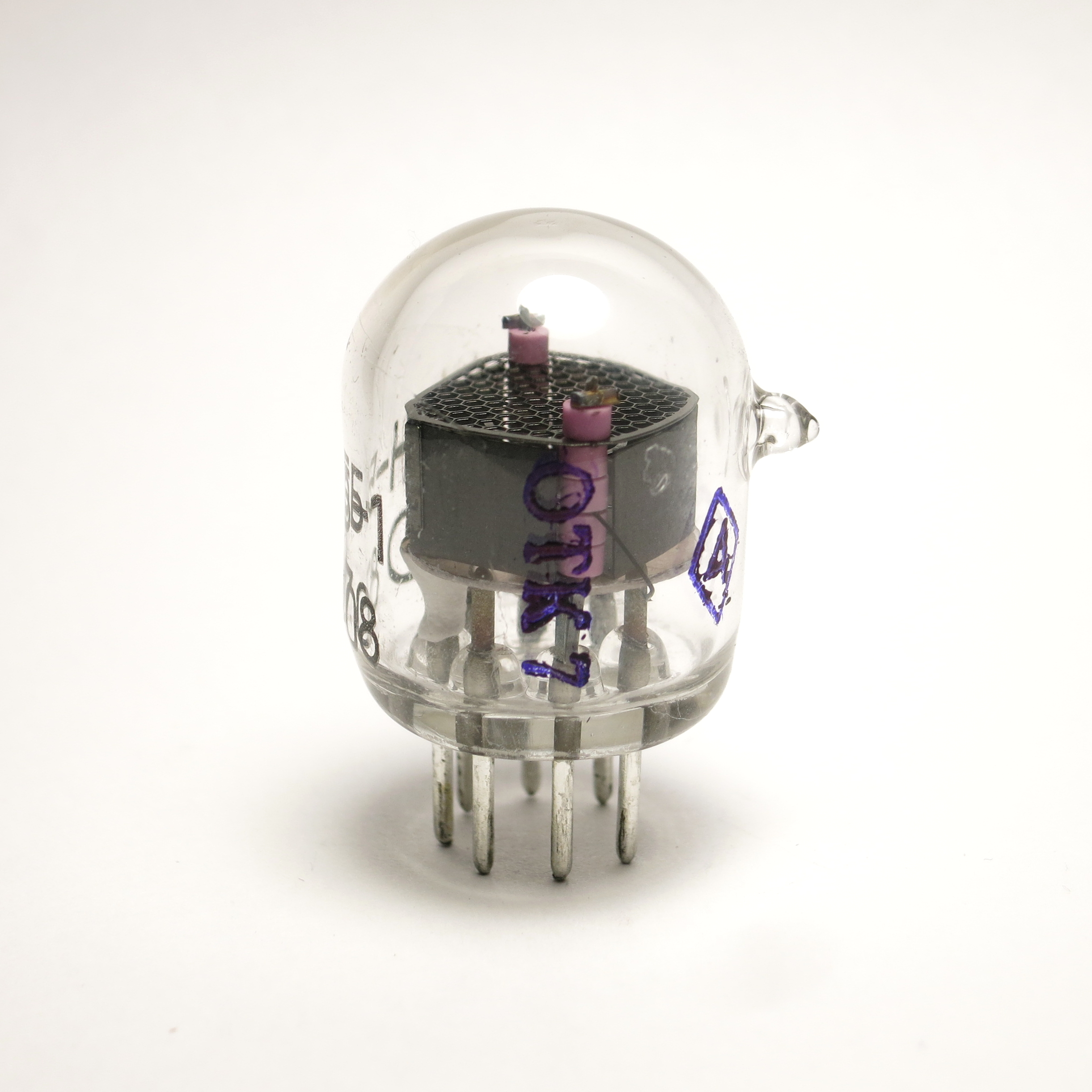

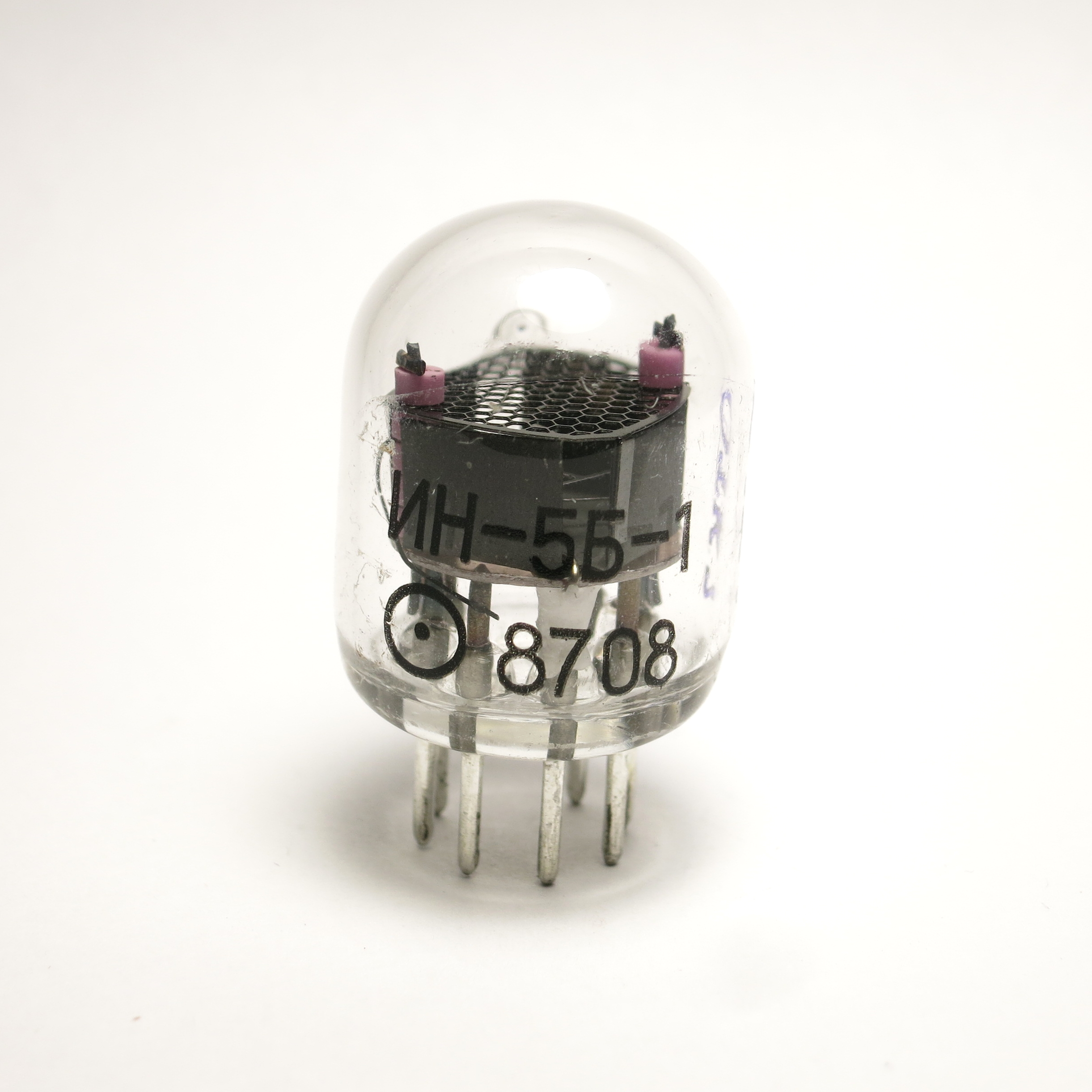

The date code 8708 seems to imply that this tube was made in 1987, which is quite late: during that time, most of the Nixie tube production had already come to a stop, worldwide. It is not clear whether this IN-5B-1 has been manufactured earlier and was simply stamped at a later point in time. Here you can see the IN-5B-1 in state of rest:

•
•
•
•
•
•
•

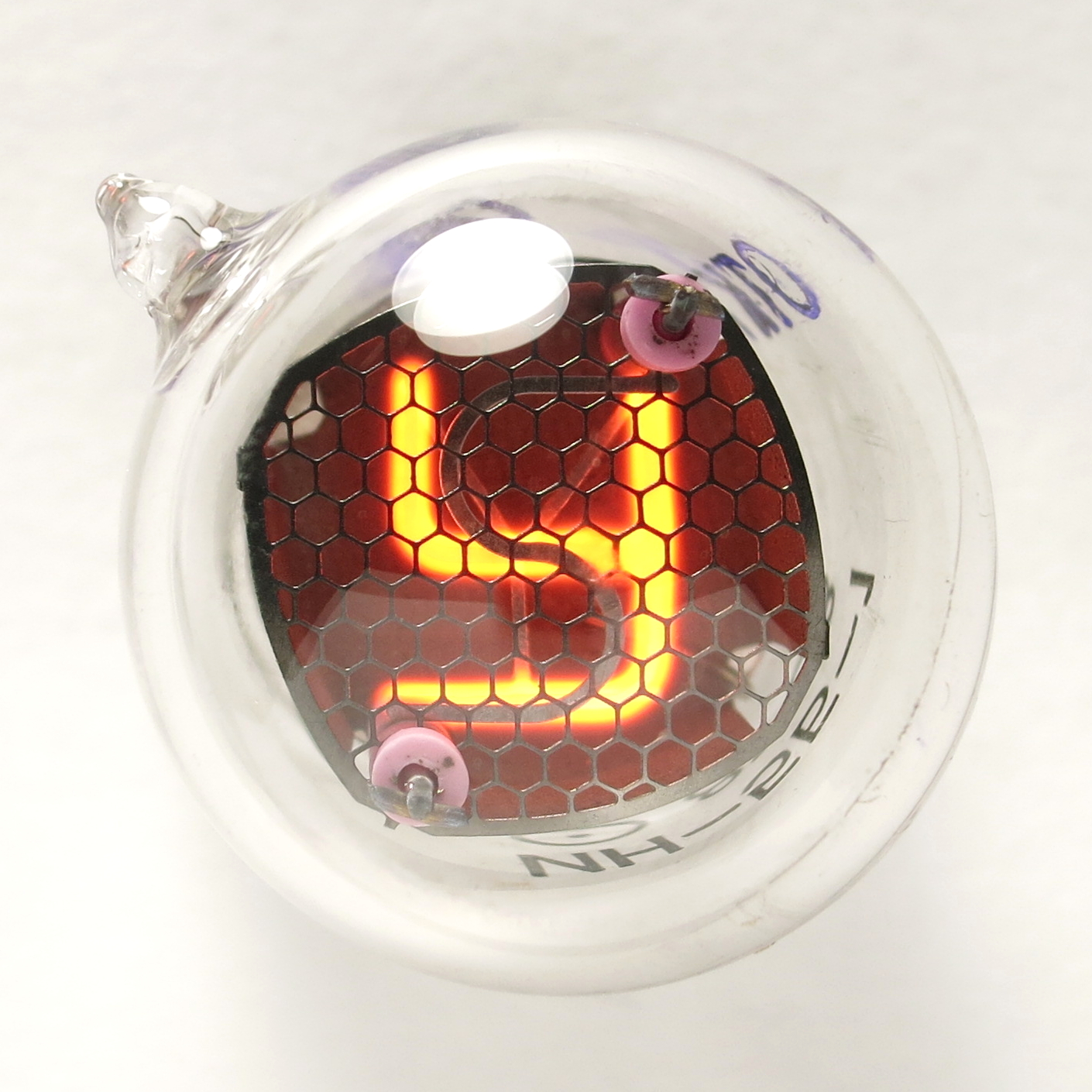

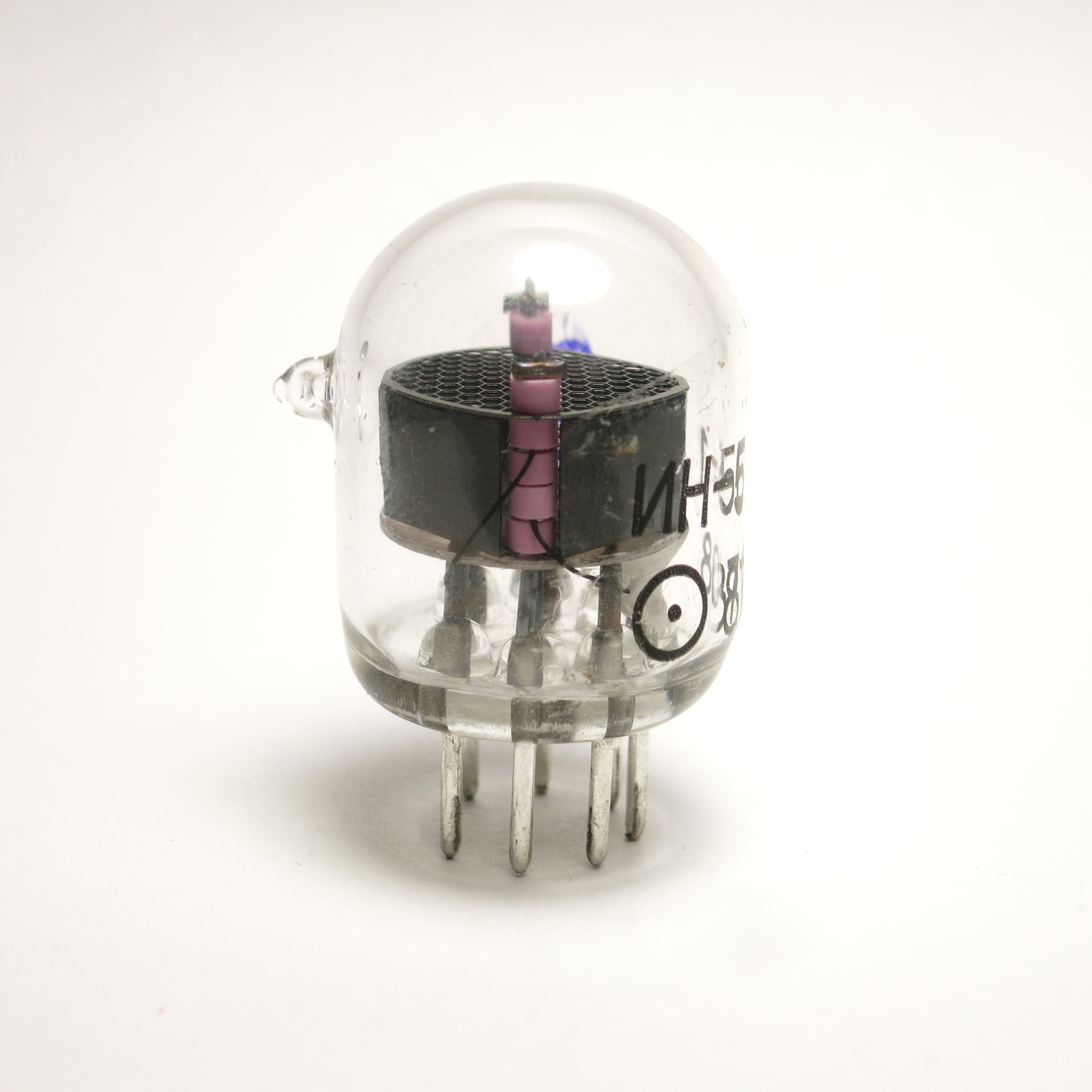

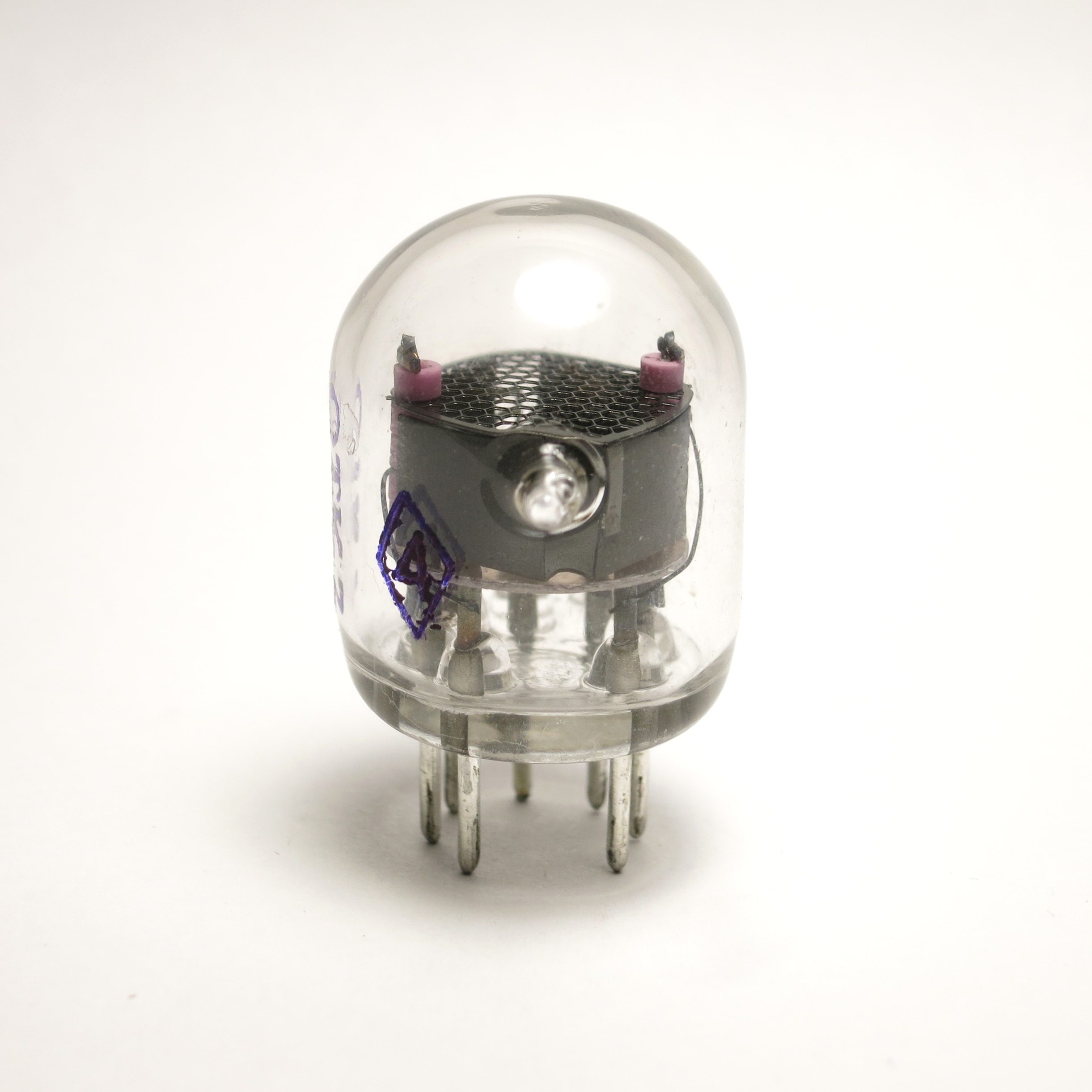

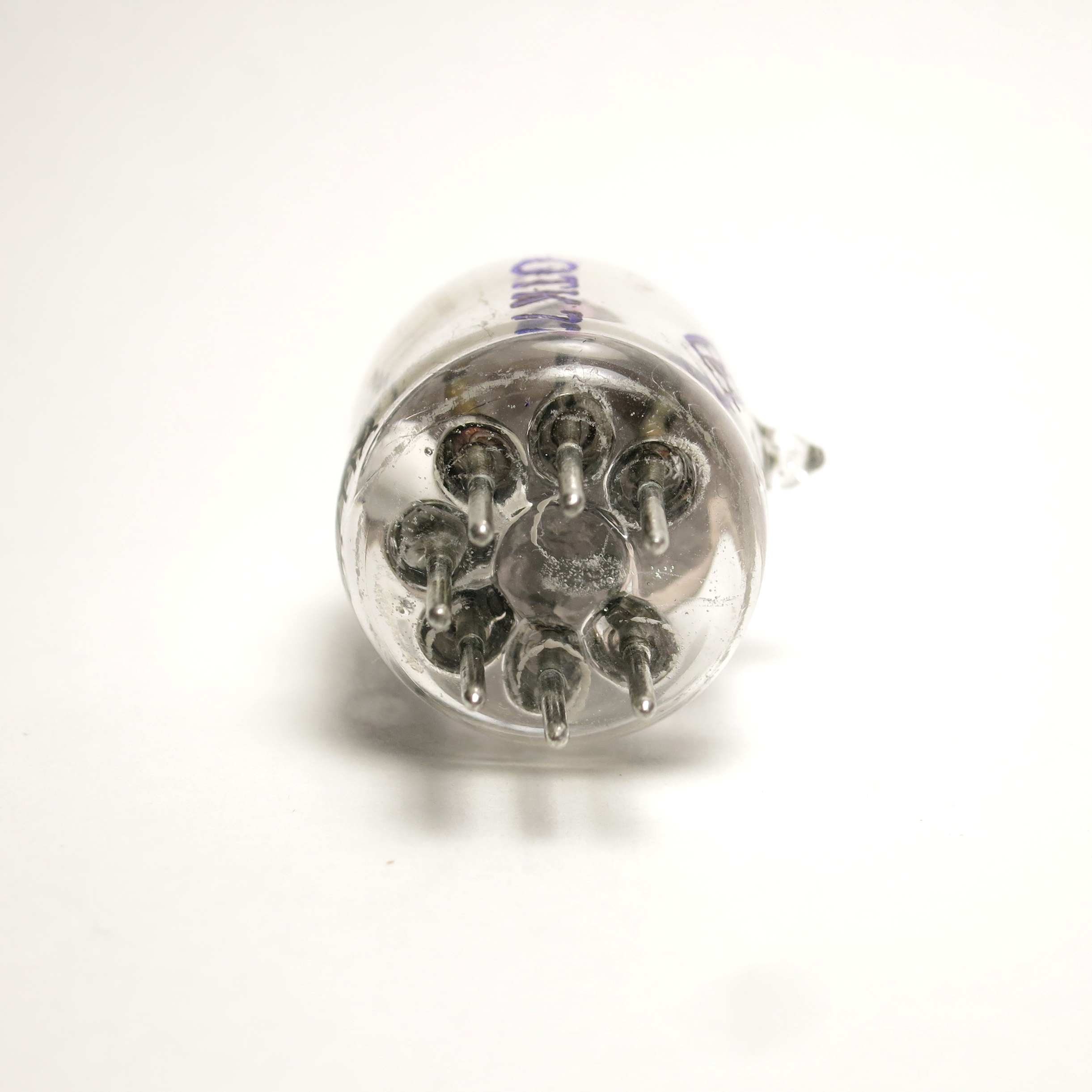

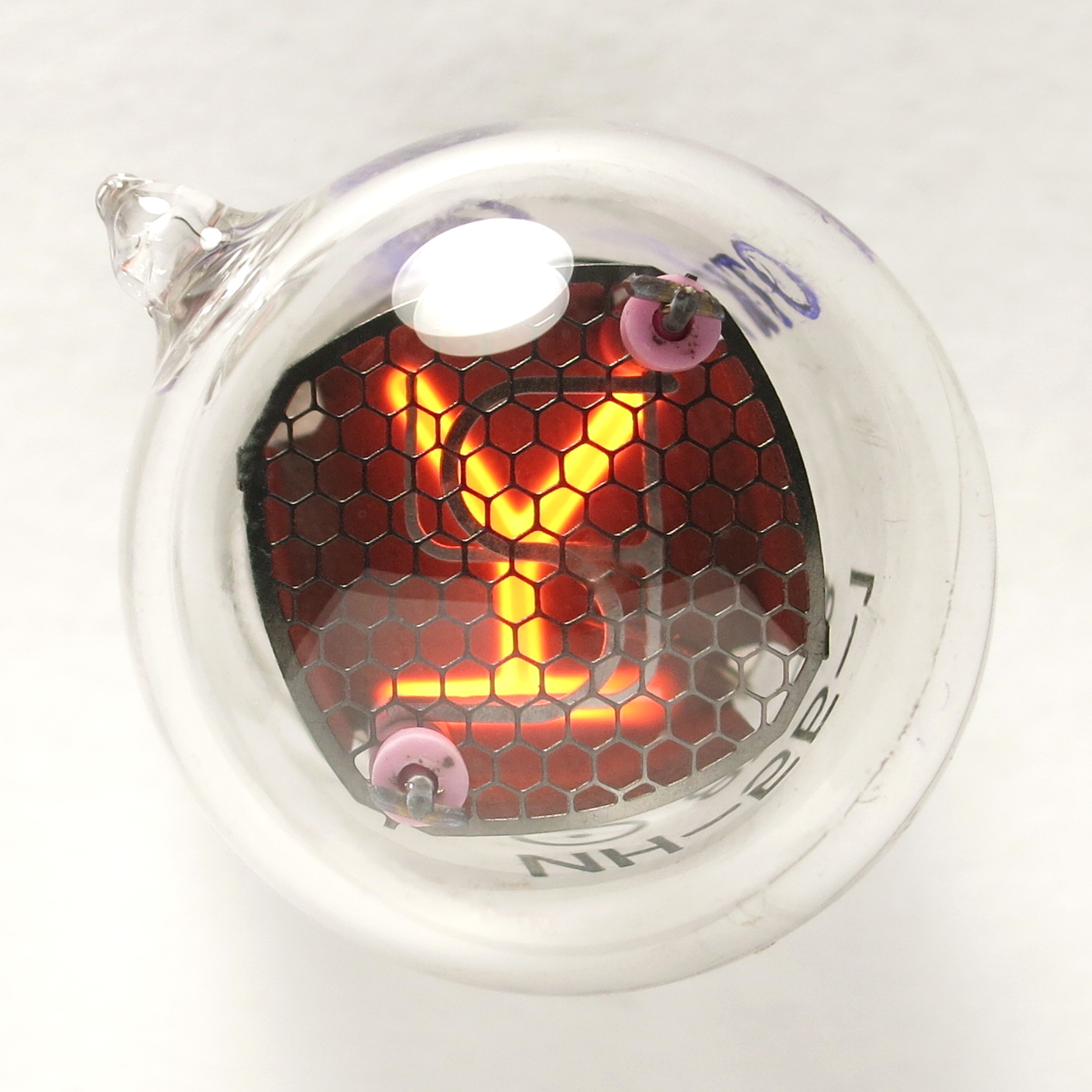

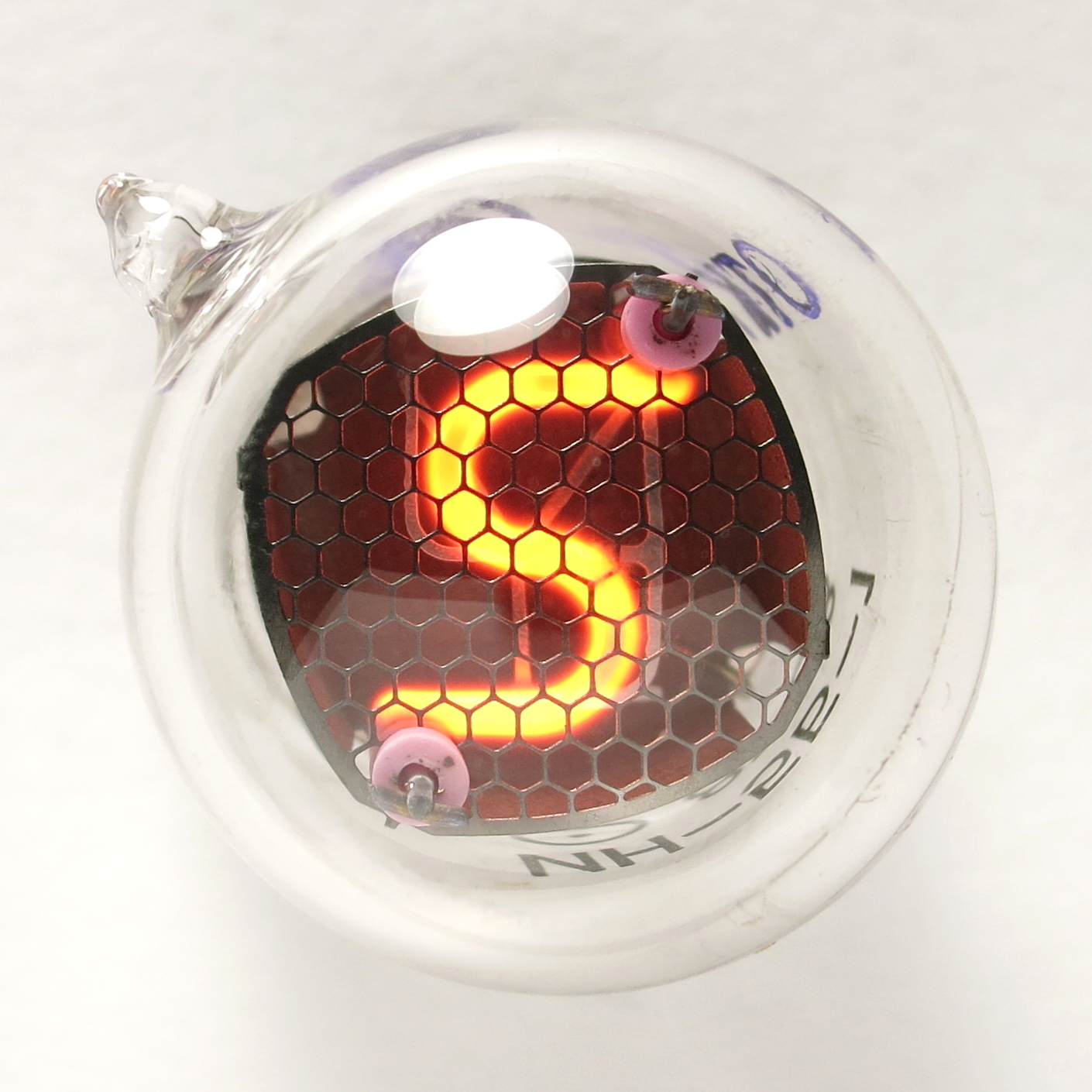

The base of the IN-5B-1 has seven terminals and is different from that of the IN-2. The IN-5B-1 can display three symbols whose meaning remains mysterious to me:

•
•
•
•

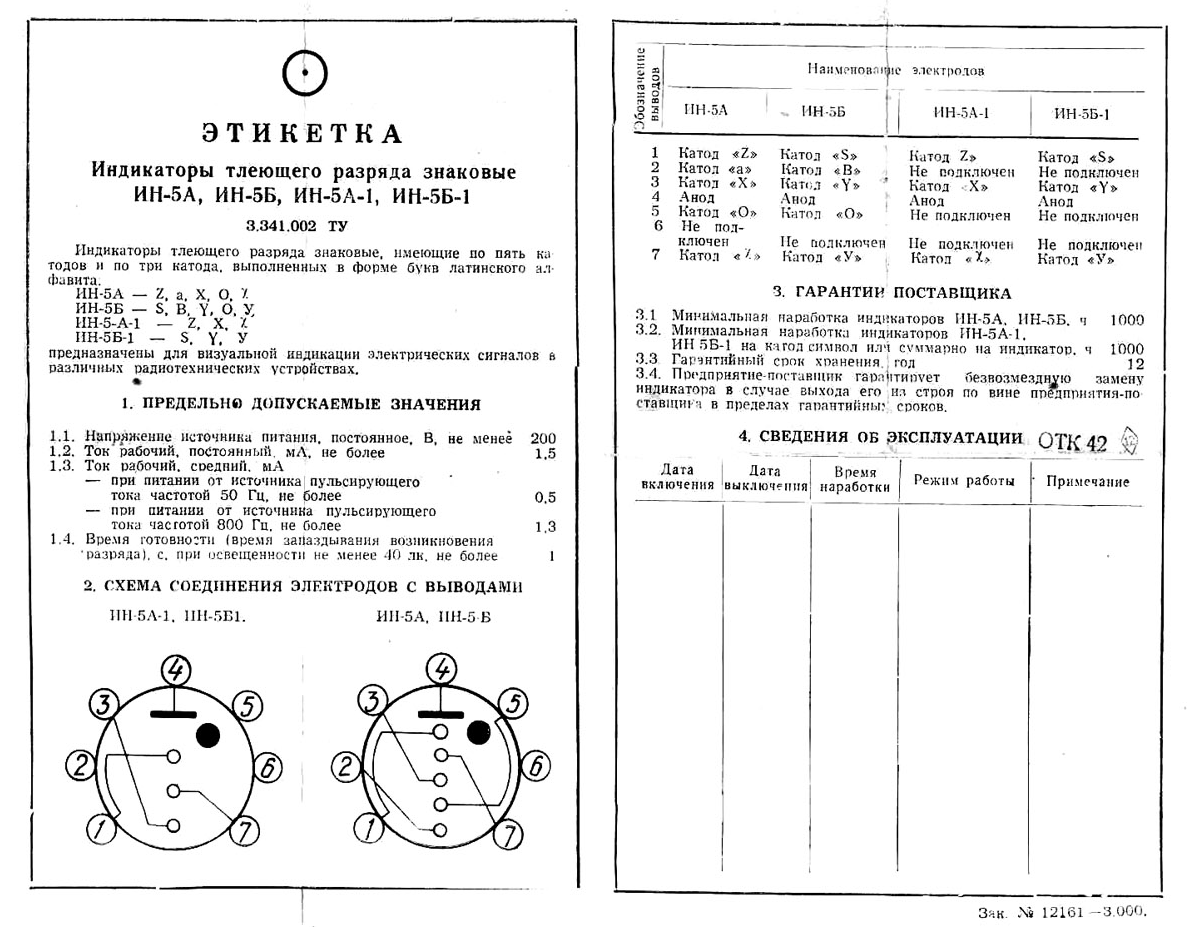

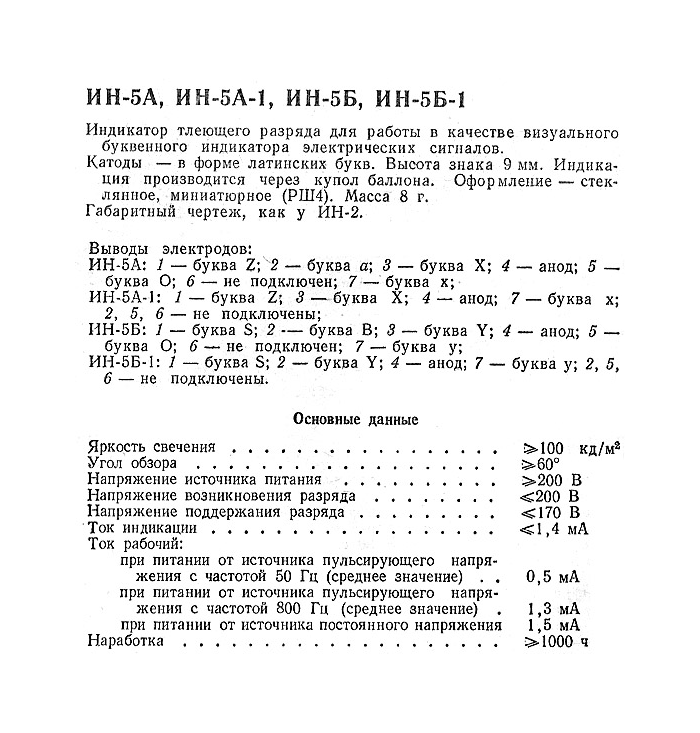

I have no idea what the symbols of the IN-5B-1 stand for. If you know more, please do send me an email, I would be glad! Here you can see the datasheet of the IN-5B-1 (as well as information on the IN-5A, IN-5B, and IN-5A-1) which was sent to me by Yuriy Ovchinnikov. Thank you!

•
•
