GR10N

Die GR10N vom englischen Hersteller ETL ist die größte aller englischen Nixies, und zugleich auch eine der seltensten und interessantesten, da sie trotz ihrer beträchtlichen Größe kein Anodengitter besitzt:

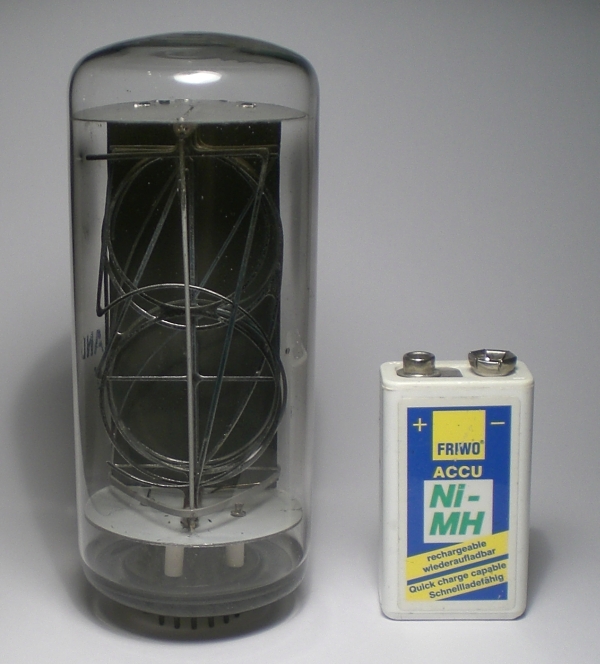

Die GR10N im Größenvergleich

Diese Nixie auf dem Foto ist nicht das einzige Exemplar, dass ich in meiner Sammlung besitze, hier sieht man beide GR10N zusammen:

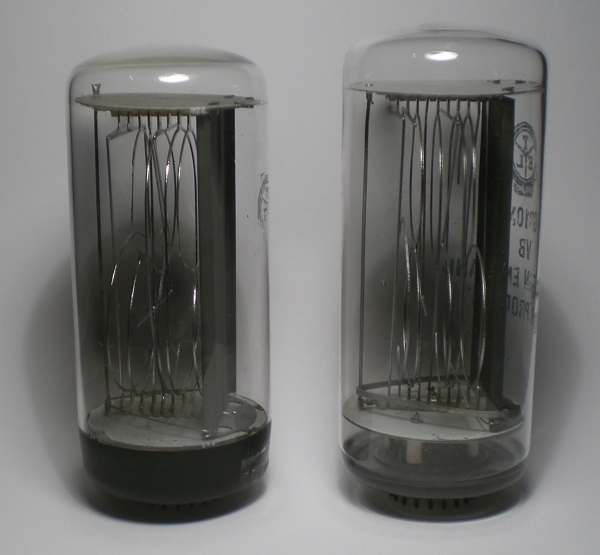

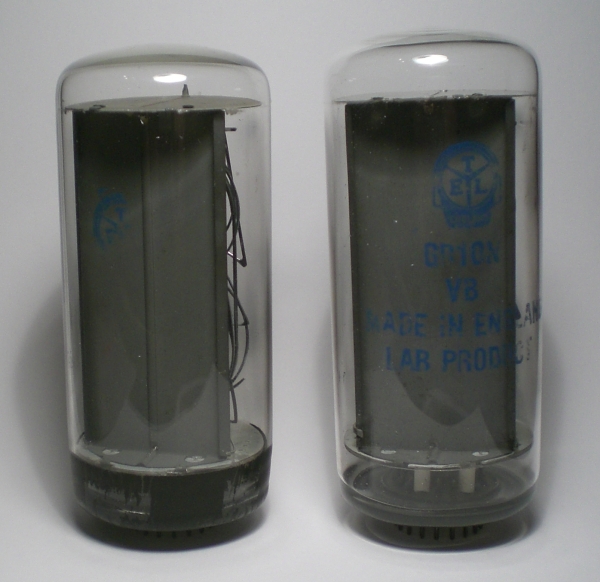

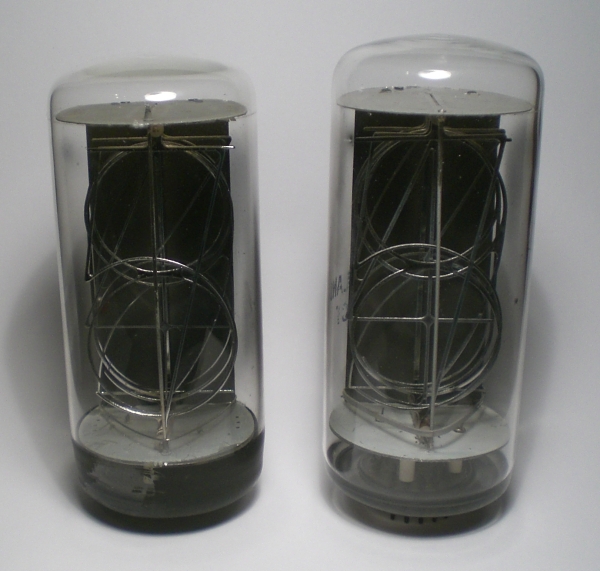

Die beiden GR10N im Vergleich

Die beiden GR10N im Vergleich

Die beiden GR10N im Vergleich

Die linke der beiden Nixies ist die Standard-Variante, die hier separat beschrieben wird. Die hier behandelte Nixie (im Bild oben rechts) ist ein seltenes Labormuster, das einige Unterschiede zur klassischen GR10N hat. So fehlt ihr die schwarze Sockelummantelung, die mensch bei vielen ETL-Nixies sieht, zudem ist sie ein kleines bisschen höher.

Hier sind ein paar Bilder der GR10N zu sehen:

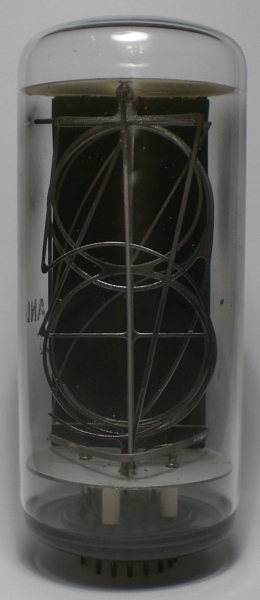

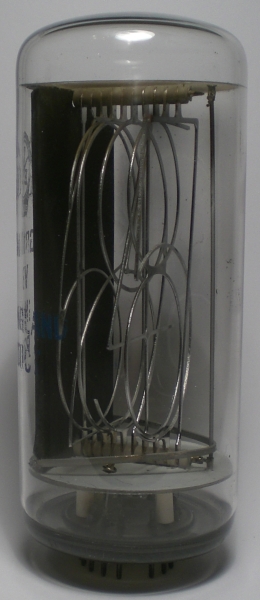

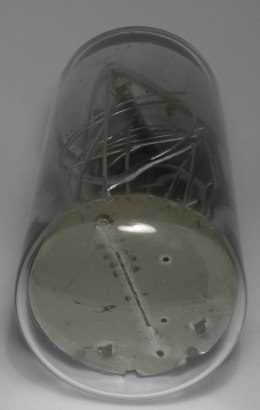

Die GR10N im RuhezustandDie GR10N im Ruhezustand

Diese GR10N scheint schon in Betrieb gewesen zu sein, wie am geschwärzten Glaskolben ersichtlich wird; das ist auch nicht verwunderlich, da Labormuster oft bis an ihre Belastungsgrenzen betrieben werden, daher ist es eher ungewöhnlich, dass dieses Labormuster noch so gut funktioniert.

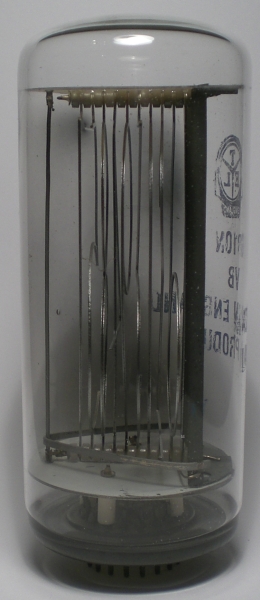

Die GR10N im RuhezustandDie GR10N im Ruhezustand

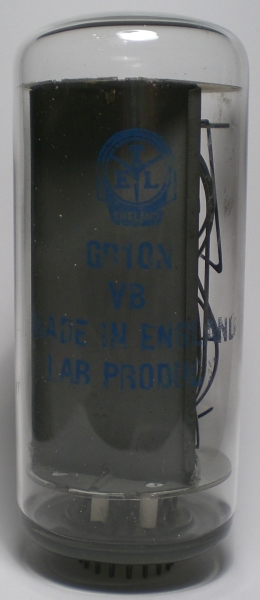

Diese GR10N hat zum Glück noch eine halbwegs intakte Typenbezeichnung; der Datumscode VB bedeutet wohl, dass diese GR10N aus dem Februar 1964 stammt.

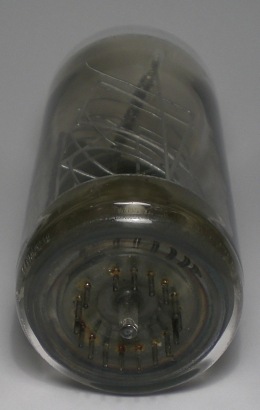

Die GR10N im RuhezustandDie GR10N im Ruhezustand

Hier ist das Leuchtbild der GR10N zu sehen:

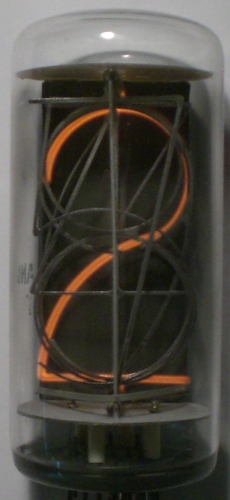

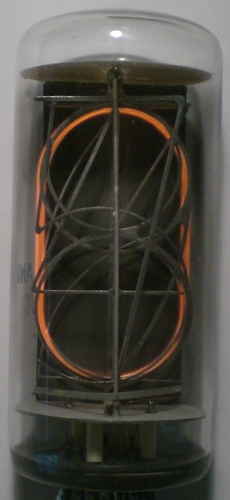

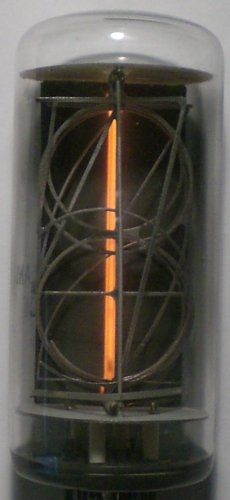

Die Ziffer 0Die Ziffer 1Die Ziffer 2

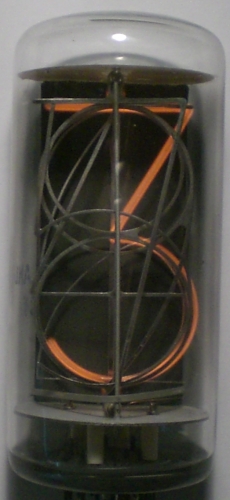

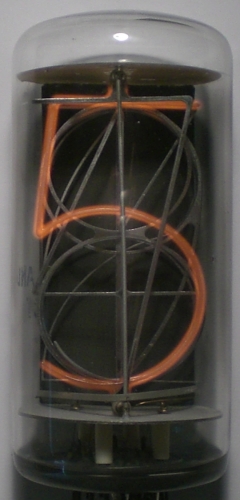

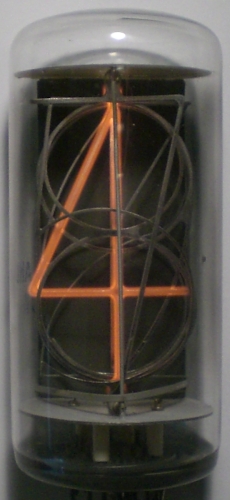

Die Ziffer 3Die Ziffer 4Die Ziffer 5

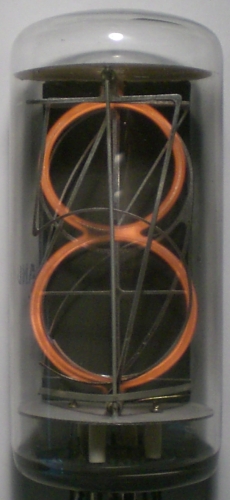

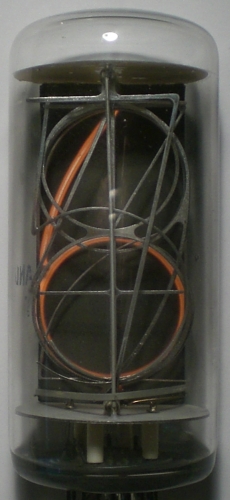

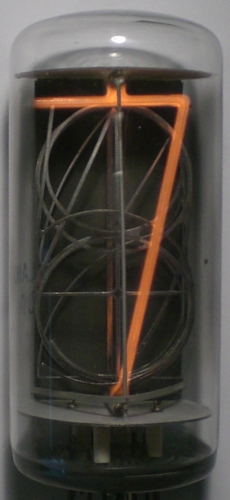

Die Ziffer 6Die Ziffer 7Die Ziffer 8

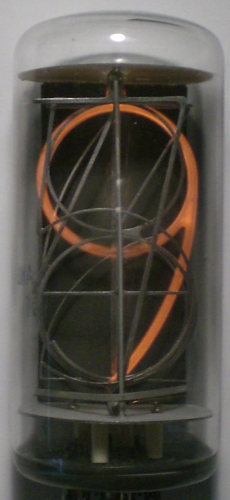

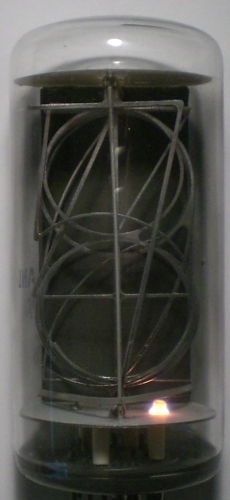

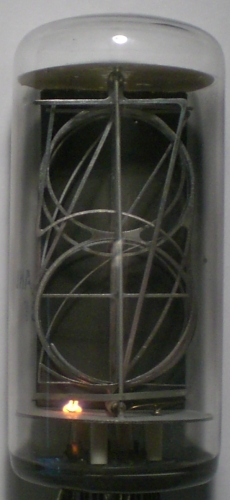

Die Ziffer 9Das Komma linksDas Komma rechts

Das Leuchtbild erinnert an das der B-7031, nur dass es einen ganzen Zentimeter höher ist; daher sieht es ziemlich beeindruckend aus:

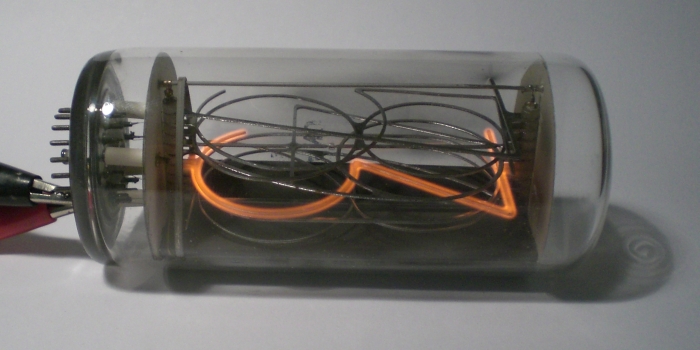

Die Ziffer 3 von der Seite

Man erkennt deutlich den geschwärzten Glaskolben, der hier aber nur so stark auffällt, weil die GR10N vor einem weißen Hintergrund fotografiert wurde.

Hier sind ein paar Daten zur GR10N zu sehen:

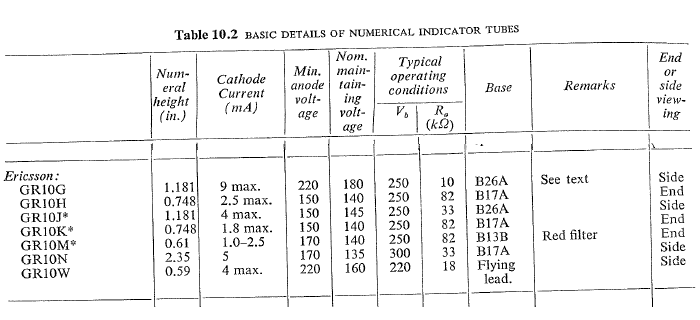

Daten zur GR10N

Leider besitze ich kein vollständiges Datenblatt zur GR10N. Sollte jemand im Besitz dieses Datenblattes sein, würde ich mich über eine Mail diesbezüglich sehr freuen.

Achtung! Gibt es eigentlich Sonderzeichen-Nixies zur GR10N? Diese müssten dann GR2N, GR4N, GR12N und GR14N heißen. Wissen Sie vielleicht, wo man diese bekommen kann? Schreiben Sie mir doch eine Email, ich würde mich freuen! Achtung!

Nach oben

show print layout Die deutsche Version der Seite besuchen

www.jb-electronics.de » Electronics » Nixie Tubes » Nixie Tube Collection » GR10N

GR10N

The GR10N from the British manufacturer ETL with a digit height of 60mm is the largest British Nixie tube, and at the same time one of the rarest and most interesting, because she does not have an anode mesh inspite of her large size:

The GR10N in size comparison

The GR10N in these pictures is not the only model I have in my collection, here you can see the two tubes I have in comparison:

Both GR10N in comparison

Both GR10N in comparison

Both GR10N in comparison

The left Nixie tube is the standard version that is described separatley here. The version described in the following is the rare lab product, having a few minor differences compared with the standard GR10N - she is lacking the black coated base that can be seen with many ETL Nixie tubes, and additionally, the GR10N lab product is a little bit larger.

Here you can see a few pictures of the GR10N:

The GR10N in state of restThe GR10N in state of rest

This GR10N loks like having been in use, as indicated by the slightly darkened glass. But that is not confusing, since this specific GR10N is a lab product, and lab products were often used and tested to their limits. In fact, it is quite surprising that this tube is still working this well.

The GR10N in state of restThe GR10N in state of rest

Luckily, this GR10N still has a proper type label. The datecode VB probably means that this GR10N has been manufactured in February 1964.

The GR10N in state of restThe GR10N in state of rest

Here you can see the glowing GR10N:

The digit 0The digit 1The digit 2

The digit 3The digit 4The digit 5

The digit 6The digit 7The digit 8

The digit 9The left handside commaThe right handside comma

Ths display somewhat resembles the B-7031, it is just 1cm taller, making the view rather impressive:

The digit 3 from the side

The darkened glass bulb is clearly visible; but please note that this Nixie tube has been photographed in front of a white background, so the darkening is much more visible than under usual ambient light.

Here you can see some data for the GR10N:

Data for the GR10N

Unfortunately, I do not have a complete datasheet for the GR10N. If someone can provide me with a datasheet, please email me.

Attention! Are there special symbol Nixie tubes for the GR10N? They should be called GR2N, GR4N, GR12N and GR14N. Do you possess one or more of these, do you have more pictures, or do you happen to know a source for these gorgeous tubes? I would be glad if you dropped me an email. Attention!
