Die GR10H vom englischen Hersteller ETL - die übrigens den Markennamen Digitron trägt - hat eine Ziffernhöhe von 19mm und ist ein ziemlich frühes Fabrikat; hier ist die GR10H im Größenvergleich zu sehen:

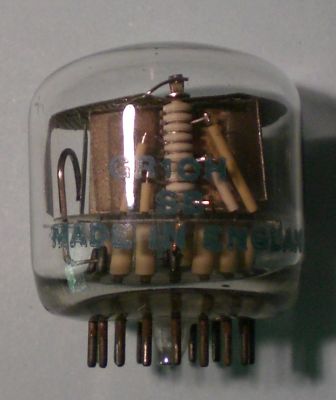

Der interne Aufbau der GR10H ist sehr interessant, da er aus einzelnen isolierten Drähten besteht, die - so sieht es fast aus - von Hand verlegt und befestigt wurden:
Diese Drähte lassen erahnen, dass der Herstellungsprozess zur Herstellungszeit dieser GR10H noch nicht vollständig automatisiert war, was auf das höhere Alter dieser GR10H schließen lässt.

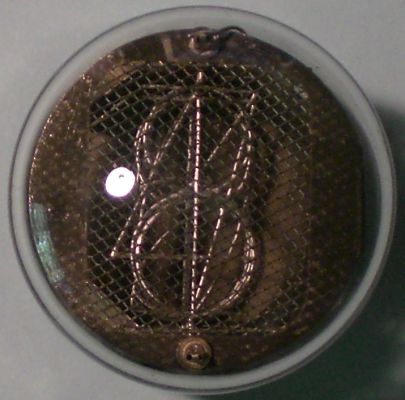

Auch das Anodenblech der GR10H unterscheidet sich von dem späterer Nixies:
Die Ziffern sind in einer Art rechteckigen Aussparung untergebracht.

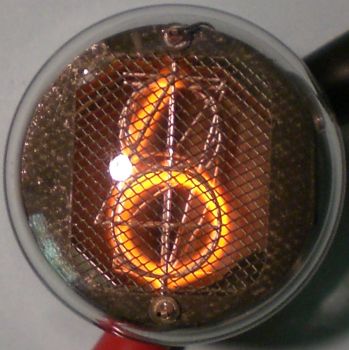

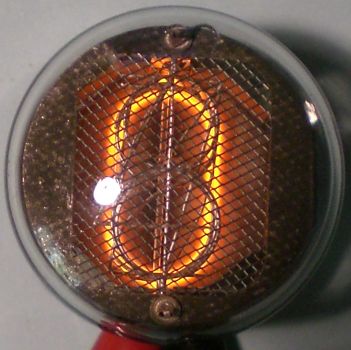

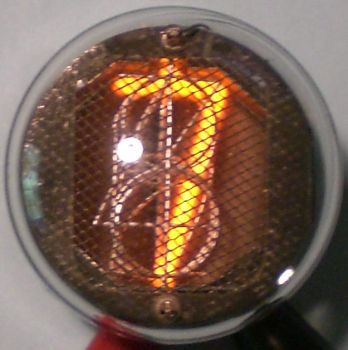

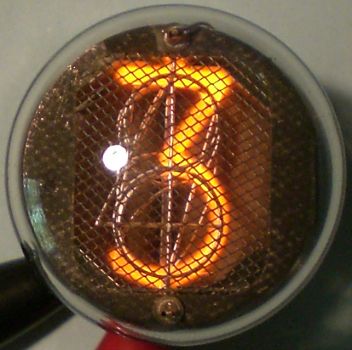

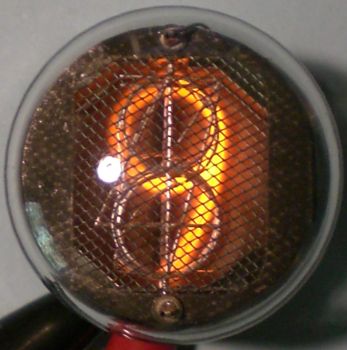

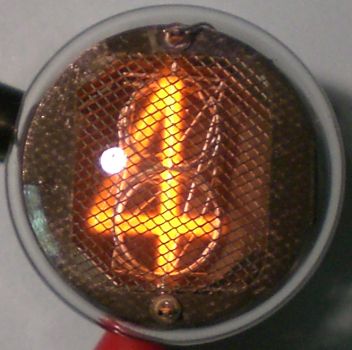

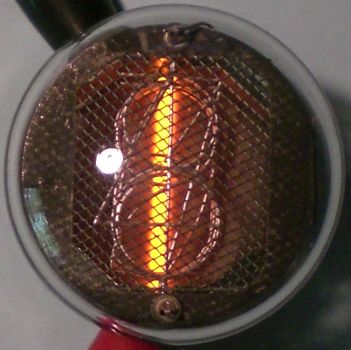

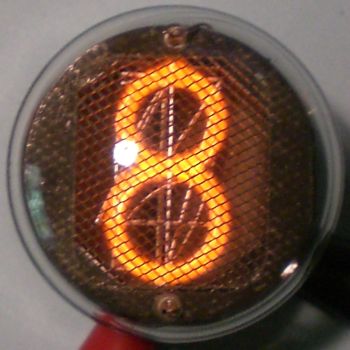

Das Leuchtbild wirkt leicht verschwommen, dennoch strahlt die GR10H ihren ganz eigenen Charme aus:
Hier ist das Leuchtbild der GR10H von der Seite aus betrachtet:
Aufgrund ihres Alters kann man bei der GR10H mit gutem Recht von einem historischen Klassiker unter den Nixies sprechen.

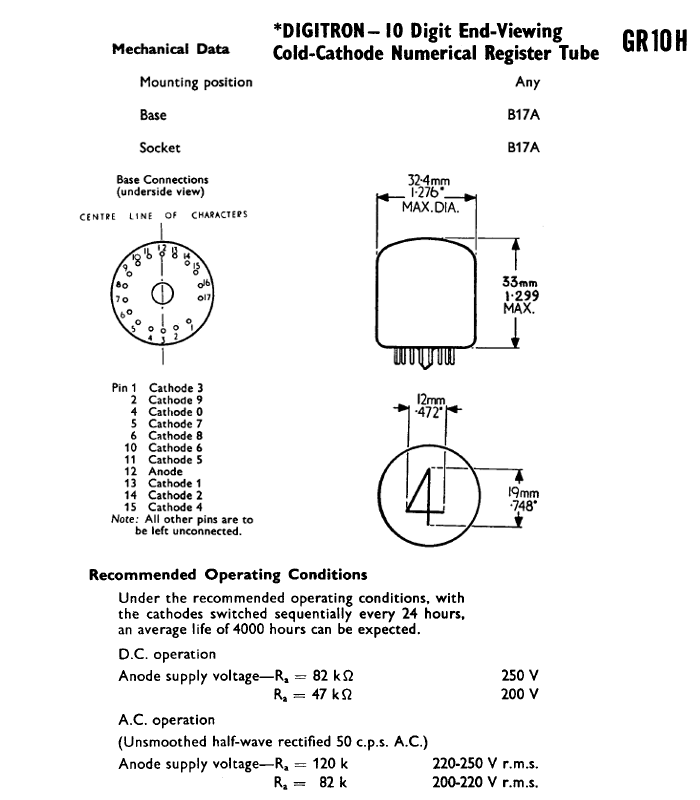

Hier sind ein paar Daten zur GR10H zu sehen:
Das komplette Datenblatt gibt es hier zum Download: GR10H.pdf (103 KB).
www.jb-electronics.de » Electronics » Nixie Tubes » Nixie Tube Collection » GR10H
The GR10H from the British manufacturer - bearing the brand name Digitron - ETL has a digit height of 19mm and is a rather early type; here you can see the GR10H in size comparison:
The internal constructions of the GR10H are very interesting, as it consists of several isolated wires and it looks like they have been wired and soldered by hand:
You can guess that the production of this GR10H had not been completely automated.
The anode mesh looks different from later Nixie tubes, too:
The digits are stacked in a rectangular frame:
The glowing appears a little blurred, yet giving the GR10H a special charm:
Here you can see the glowing GR10H from the side:
Due to her age, the GR10H can truthfully be called an historical classic amongst the Nixie tubes.
Here you can see some data for the GR10H:
The complete datasheet can be downloaded here: GR10H.pdf (103 KB).
