GL-LS-10

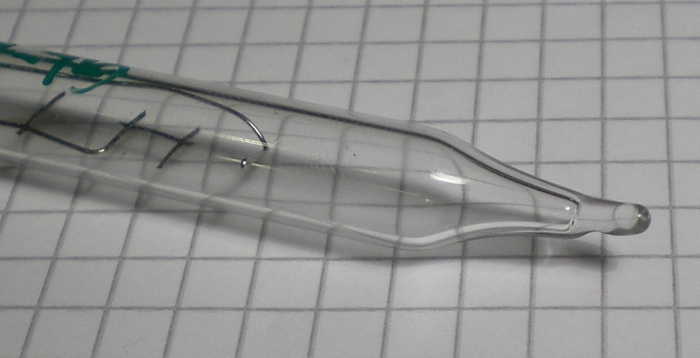

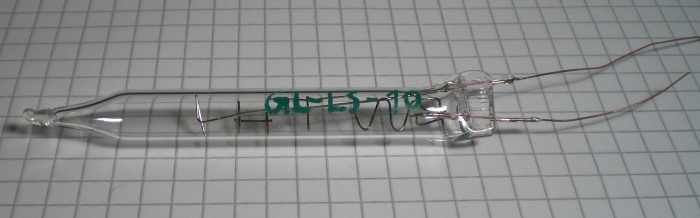

Das Glow Lamp Lab Sample 10, oder kurz GL-LS-10, ist eine von mehreren Schriftzug-Glimmlampen. Sie besteht aus 9mm-Kalknatron-Glasrohr, Dumet-Draht für das Quetschsiegel, und Edelstahldraht für die Kathoden. Sie ist mit Luft bei 15mbar gefüllt:

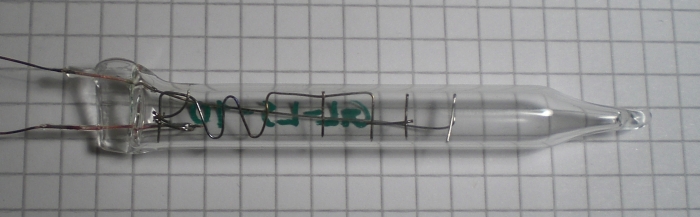

Sie zeigt den Schriftzug "RWTH" an, die Abkürzung meiner ehemaligen Universität RWTH Aachen:

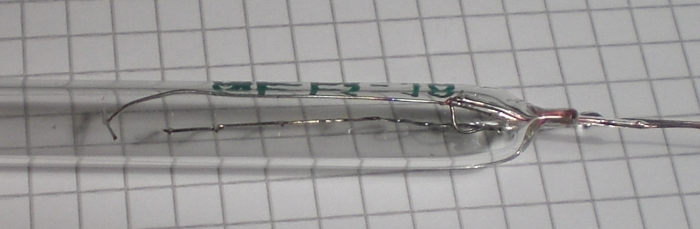

Das Vakuumsiegel ist perfekt gelungen:

Leider zündet die GL-LS-10 nur sehr unzuverlässig; zum einen benötigt sie eihe hohe Zündspannung von 550V DC, und zum anderen ist auch der Betriebsstrom wegen der großen Oberfläche des Glimmschlauchs recht hoch.

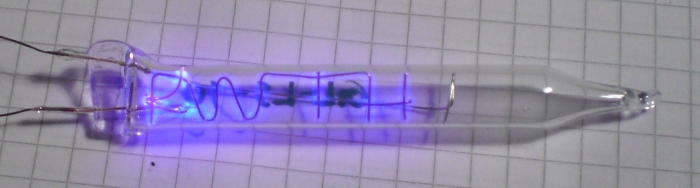

Ein Teil des Drahtes, der den Buchstaben "R" formt, drückt in das Glas. Es scheint eine Art schwache elektrische Verbindung zu bestehen, sodass die GL-LS-10 besser zündet, wenn mensch mit dem Finger den Glaskolben berührt. Ich kann mir dieses Phänomen bei Gleichspannung nicht erklären. Wie dem auch sei, hier ist die glimmende GL-LS-10 zu sehen:

Es glimmt der ganze Schriftzug, allerdings ungleichmäßig hell: zu Beginn des Schriftzuges ist die Anode der Kathode sehr nahe, und gegen Ende entfernt sie sich immer mehr. Optimal ist die Konstruktion jedoch nicht, das sollte bei der GL-LS-13 verbessert werden.

Nach oben

www.jb-electronics.de » Electronics » Nixie Tubes » Handcrafted Nixie tubes » GL-LS-10

GL-LS-10

The Glow Lamp Lab Sample 10, or in short GL-LS-10, is one out of several text glow lamps. She has been made out of 9mm soda lime tubing, Dumet wire for the pinch seal, and stainless steel wire for the electrodes; the atmosphere is air at 15mbar:

She displays the text "RWTH", the abbreviation for my former university RWTH Aachen:

The vacuum seal is perfect:

Sadly, the GL-LS-10 ignites very irregularly; first of all, the ignition voltage is very high at 550V DC, and secondly, the operating current is very high due to the large surface area of the glow surrounding the text.

A piece of the wire that forms the letter "R" sticks out into the glass bulb such that there seems to be a weak electric connection: the GL-LS-10 ignites more reliably if I touch the glass bulb. I cannot explain this weird behaviour in the case of DC. Anyway, here you can see the glowing GL-LS-10:

The whole text is covered by a glow, but it is not uniformly bright: because the anode is closer to the text at the beginning, there is a brightness gradient along the text. This is not ideal and should be improved in the construction of the GL-LS-13.
